T 6881-11-1-80R-1637
T 6881-11-1-80R-1637
Downloads
- Schleichschaltung
- Schraub- oder Flachsteckanschluss
- Kunststoffgehäuse
Bestelldaten
| Produkt-Typbezeichnung |
T 6881-11-1-80R-1637 |
| Artikelnummer (Bestellnummer) |
103038644 |
| EAN (European Article Number) |
4030661546384 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Werkstoff des Betätigers |
Kunststoff, glasfaserverstärkter Thermoplast |
| Werkstoff des Hebels |
Metall verzinkt |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
1 |
| Anzahl der Schließer |
1 |
Mechanische Daten
| Betätigungselement |
Rollenhebel 80R |
| Werkstoff der Rolle |
Kunststoff, glasfaserverstärkter Thermoplast |
| Mechanische Lebensdauer, minimum |
30.000.000 Schaltspiele |
| Betätigungskraft |
4 N |
| Kontaktöffnungsweite |
2 x 3 mm |
| Betätigungsgeschwindigkeit |
60 mm/min |
| Betätigungsgeschwindigkeit, minimum |
60 mm/min |
| Schaltpunktwiederholgenauigkeit |
0,02 mm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubklemmen |
| Anschlussquerschnitt, maximum |
2,5 mm² |
Umgebungsbedingungen
| Schutzart |
IP40 |
| Schutzart des Gehäuses |
IP40 |
| Schutzart der Klemmen bzw. Anschlüsse |
IP00 |
| Umgebungstemperatur |
-30 ... +85 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2,5 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
6 A |
| Schaltelement |
Wechsler mit Doppelunterbrechung mit zwei getrennten Kontaktbrücken (zwangsöffnend) |
| Schaltprinzip |
Schleichschaltung |
| Prelldauer, maximum |
3 ms |
| Maximale Schalthäufigkeit |
3.000 /h |
| Umschaltzeit, maximum |
5 ms |
| Werkstoff der Kontakte, elektrisch |
Silber, vergoldet (AgNi 15 + Au 0,3µm) |
Sprachfilter
Datenblatt
UL-Zertifikat
CCC-Zertifikat
Datenblatt (vorläufiges PDF)
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
ID: KZ688F02
| 767,5 kB | .jpg | 352.778 x 354.894 mm - 1000 x 1006 Pixel - 72 dpi
| 61,5 kB | .png | 74.083 x 74.436 mm - 210 x 211 Pixel - 72 dpi
| 104,7 kB | .jpg | 122.76700000000001 x 123.47200000000001 mm - 348 x 350 Pixel - 72 dpi
| 67,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,9 MB | .png | 166.55700000000002 x 167.55700000000002 mm - 2000 x 2012 Pixel - 305 dpi

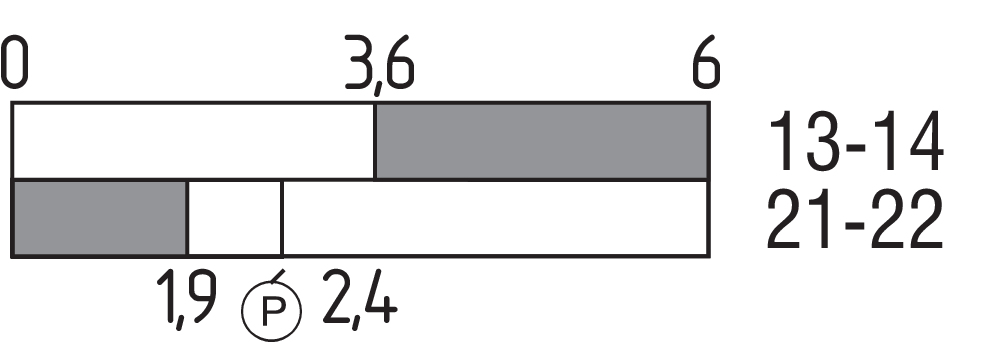

Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | M 302, M/T6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Beschreibung des Bauteils: | Mikroschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 + AC:2020 |
| Ort und Datum der Ausstellung: | Wuppertal, 1. Februar 2023 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | M 302, M/T 6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Type: | See ordering code |
| Description of the component: | Micro switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, February 6, 2023 |
|
| Authorised signature Philip Schmersal Managing Director |
