SRB202MSK
SRB202MSK
Downloads
- Muting-Leuchtmelder-Überwachung
- 2 Sicherheitskontakte, STOP 0
- 2 Meldeausgänge
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
SRB202MSK |
| Artikelnummer (Bestellnummer) |
101191928 |
| eCl@ss Nummer, Version 12.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 11.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 9.0 |
27-37-18-19 |
| ETIM Nummer, Version 7.0 |
EC001449 |
| ETIM Nummer, Version 6.0 |
EC001449 |
Allgemeine Daten
| Vorschriften |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Klimabeanspruchung |
EN 60068-2-78 |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, belüftet |
| Bruttogewicht |
330 g |
Allgemeine Daten - Eigenschaften
| elektronische Sicherung |
Ja |
| Drahtbrucherkennung |
Ja |
| Abnehmbare Klemmen |
Ja |
| Rückführkreis |
Ja |
| Automatische Reset-Funktion |
Ja |
| Erdschlusserkennung |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der Hilfskontakte |
2 |
| Anzahl der Eingänge für Öffner (NC) |
2 |
| Anzahl der LEDs |
8 |
| Anzahl der Sicherheitskontakte |
2 |
| Anzahl der Sicherheitskontakte, STOP 0 |
2 |
| Anzahl der Meldeausgänge |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN IEC 60947-5-1 EN IEC 61508 |
| Stop-Kategorie |
0 |
Sicherheitsbetrachtung - Relaisausgänge
| Performance Level, Stop 0, bis |
e |
| Kategorie, Stop 0 |
4 |
| Diagnostic Coverage (DC) Level, Stop 0 |
≥ 99 % |
| PFH-Wert, Stop 0 |
2,00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), Stop 0, geeignet für Anwendungen in |
3 |
| Gebrauchsdauer |
20 Jahre |
| Common Cause Failure (CCF), minmum |
65 |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
10.000.000 Schaltspiele |
| Befestigung |
Schnellbefestigung für Normschienen nach DIN EN 60715 |
Mechanische Daten - Anschlusstechnik
| Anschlussbezeichnung |
IEC/EN 60947-1 |
| Anschlussquerschnitt, minimum |
0,25 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Anzugsdrehmoment der Klemmen |
0,6 Nm |
| Zulässige Art der Leitung |
Starr eindrähtig Flexibel |
| Anschluss (mechanisch) |
Schraubklemmen |
Mechanische Daten - Abmessungen
| Breite |
45 mm |
| Höhe |
100 mm |
| Tiefe |
121 mm |
Umgebungsbedingungen
| Schutzart des Gehäuses |
IP40 |
| Schutzart des Einbauraumes |
IP54 |
| Schutzart der Klemmen bzw. Anschlüsse |
IP20 |
| Umgebungstemperatur |
-25 ... +45 °C |
| Lager- und Transporttemperatur |
-40 ... +85 °C |
| Schwingfestigkeit |
10 ... 55 Hz, Amplitude 0,35 mm, ± 15 % |
| Schockfestigkeit |
30 g / 11 ms |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Betriebsspannung |
24 VDC -10 % / +20 % |
| Restwelligkeit |
10 % |
| Bemessungsbetriebsspannung |
24 VDC |
| Bemessungssteuerspeisespannung bei DC, minimum |
20,4 VDC |
| Bemessungssteuerspeisespannung bei DC, maximum |
28,8 VDC |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
2 A |
| Elektrische Leistungsaufnahme |
3,1 W |
| Kontaktwiderstand, maximum |
0,1 Ω |
| Hinweis (Kontaktwiderstand) |
in Neuzustand |
| Abfallverzögerung bei Netzausfall, typisch |
60 ms |
| Abfallverzögerung bei NOT-HALT, maximum |
20 ms |
| Anzugsverzögerung bei automatischen Start, typisch |
200 ms |
| Werkstoff der Kontakte, elektrisch |
AgSnO, Ag-Ni, selbstreinigend, zwangsgeführt |
Elektrische Daten - Digitale Eingänge
| Leitungswiderstand, maximum |
40 Ω |
Elektrische Daten - Elektromagnetische Verträglichkeit (EMV)
| Störfestigkeit |
EMV-Richtlinie |
Zustandsanzeige
| Angezeigte Funktionszustände |
Stellung der Relais K2 Stellung der Relais K1 Interne Betriebsspannung Ui Stellung der Relais K3 Stellung der Relais K5 Stellung der Muting-Leuchtmelder LA |
Sonstige Daten
| Hinweis (Applikationsanwendungen) |
Muting-Funktion |
Hinweis
| Hinweis (Allgemein) |
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören. |
Schaltungsbeispiel
| Hinweis (Schaltungsbeispiel) |
Leistungsebene: 2-kanalige Ansteuerung geeignet zur Kontaktverstärkung bzw. Kontaktvervielfältigung durch Schütze oder Relais mit zwangsgeführten Kontakten. Die Ansteuerung erkennt Querschlüsse, Drahtbrüche und Erdschlüsse im Überwachungskreis. 2-kanalige Ansteuerung, dargestellt am Beispiel von 2 Muting-Sensoren und externem Master-Reset-Taster. Das Schaltungsbeispiel ist mit nicht betätigten Mutingsensoren und im spannungslosen Zustand dargestellt. (H2) = Rückführkreis F1 = Elektronische Sicherung |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Download der aktuellen Version von Adobe Reader

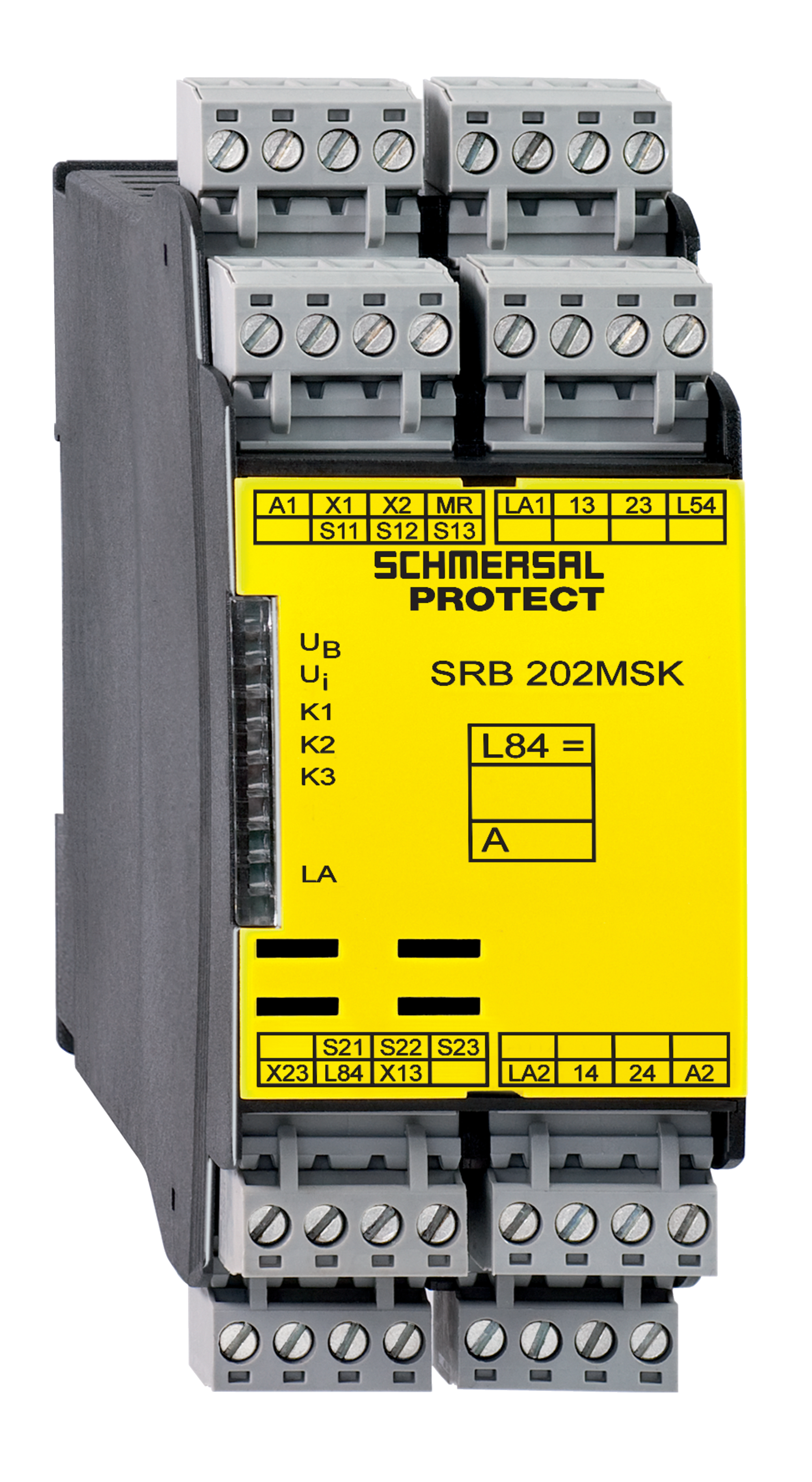

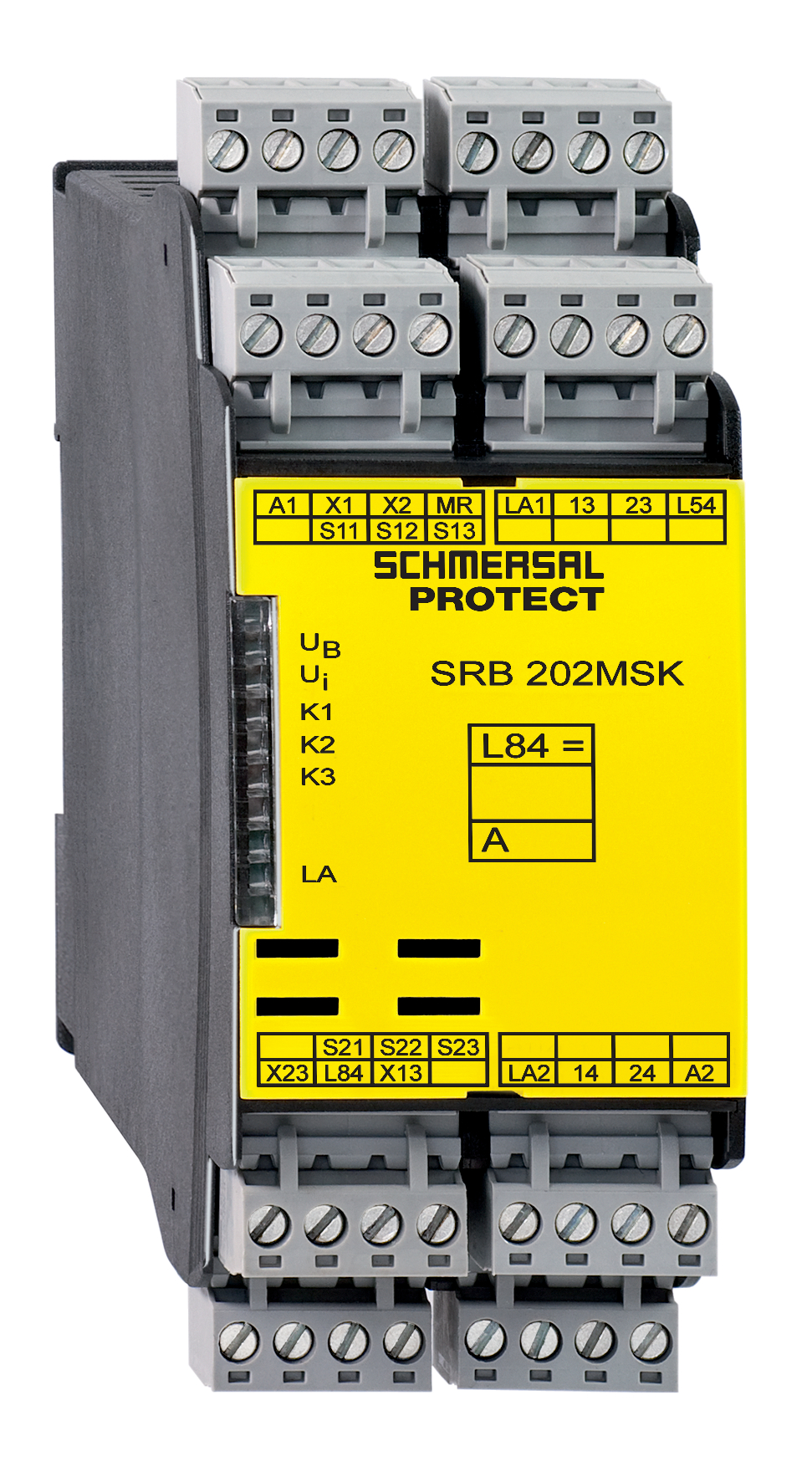

Produktbild (Katalogeinzelphoto )
