| Produkt-Typbezeichnung: |
| - | |
| (1)DT(8)(2) | Taster |
| (1)DM(2) | Taster mit Schutzmembrane |
| (1)DL(8)(2) | Leuchttaster |
| (1)DLM(2) | Leuchttaster mit Staubschutzmembrane |
| (1)ML(2) | Leuchtmelder mit flacher Kalotte |
| (1)MLH(2) | Leuchtmelder mit hoher Kalotte |
| (1)DP(3)(8)(2) | Schlagtaster ohne Rastung |
| (1)DTP(3)(8)(2) | Schlagtaster ohne Rastung (nur N-Programm) |
| (1)DLP(3)(8)(2) | Schlagtaster beleuchtbar, ohne Rastung (nur N-Programm) |
| (1)DRR(3)(8)(2) | Schlagtaster mit Rastung, Entriegelung durch drehen und ziehen (beim N-Programm nur ziehen) |
| (1)DRZ(3)(8)(2) | Schlagtaster mit Rastung, Entriegelung durch ziehen |
| (1)WS21(4)(5) | Wahltaster mit 2 Raststellungen |
| (1)WT21(4)(5) | Wahlschalter mit 1 Taststellung |
| (1)WS32(4)(5) | Wahlschalter mit 3 Raststellungen |
| (1)WT32(4)(5) | Wahlschalter mit 2 Taststellungen |
| (1)WST32(4)(5) | Wahlschalter: schaltend, tastend |
| (1)WTS32(4)(5) | Wahlschalter: tastend, schaltend |
| (1)SS21S(4)(5) | SchlĂŒssel-Wahlschalter mit 2 Raststellungen |
| (1)ST21S(4)(5) | SchlĂŒssel-Wahlschalter mit 1 Taststellung |
| (1)SS32S(4)(5) | SchlĂŒssel-Wahlschalter mit 3 Raststellungen |
| (1)ST32S(4)(5) | SchlĂŒssel-Wahlschalter mit 2 Taststellungen links und rechts |
| (1)SST32S(4)(5) | SchlĂŒssel-Wahlschalter: schaltend, tastend |
| (1)STS32S(4)(5) | SchlĂŒssel-Wahlschalter: tastend, schaltend |
| B | Blindstopfen |
| (1) | |
| - | Befehls- und MeldegerÀte-Programm: |
| E | E-Programm |
| N | N-Programm |
| R | R-Programm |
| (2) | |
| - | Farbe TastenflÀche: |
| SW | Schwarz |
| GB | Gelb |
| RT | Rot |
| GN | GrĂŒn |
| WS | WeiĂ |
| BL | Blau |
| GR | Grau |
| (3) | |
| - | Kopfdurchmesser Schlagtaster: |
| 30 | 30 mm |
| 35 | 35 mm |
| 40 | 40 mm |
| 42 | 42 mm |
| 45 | 45 mm |
| 50 | 50 mm |
| 55 | 55 mm |
| 70 | 70 mm |
| (4) | |
| - | KnebellÀnge in mm: |
| ohne | kurzer Knebel |
| .1 | langer Knebel |
| (5) | |
| - | Knebelfarbe: |
| ohne | Grau |
| WS | WeiĂ |
| (6) | |
| - | SchlĂŒsselabzugsstellung (3 Stellungen): |
| 1 | linke Position |
| 2 | mittlere Position |
| 3 | rechte Position |
| (7) | |
| - | SchlĂŒsselabzugsstellung (2 Stellungen): |
| 1 | linke Position |
| 2 | rechte Position |
| (8) | |
| - | Membranfarbe (nur N-Programm): |
| ohne | WeiĂ |
| GR/ | Schwarz |
| BL/ | Blau |
- Drucktaster mit Membrane
- Sinnbilder unter der Klarsichtmembrane noch gut erkennbar
Bestelldaten
| Produkt-Typbezeichnung |
RDMWS |
| Artikelnummer (Bestellnummer) |
101188261 |
| EAN (European Article Number) |
4030661604077 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-10 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-10 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-10 |
| ETIM Nummer, Version 7.0 |
EC000221 |
| ETIM Nummer, Version 6.0 |
EC000221 |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| AusfĂŒhrung |
Drucktaster |
| Bauform |
Rund Tastend |
| Einbaubedingungen (mechanisch) |
beliebig |
| Abdichtungsart |
Membrane |
| Werkstoff des Bedienteils |
Aluminium |
| Werkstoff der Kalotte |
Kunststoff |
| Werkstoff des Frontring |
Aluminium, eloxiert |
| Farbe des Bedienteils |
weiß |
| Farbe des Frontringes |
silber |
| Bruttogewicht |
40 g |
Allgemeine Daten - Eigenschaften
| Frontplattenmontage |
Ja |
| Befestigungsflansch |
Ja |
| Tastend möglich |
Ja |
| Vollisolation |
Ja |
Mechanische Daten
| Entriegelung |
ohne |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Mechanische Lebensdauer, BefehlsgerÀte |
1.000.000 Schaltspiele |
| Befestigung |
Montageflansch EFM |
| Anzugsdrehmoment der Schraube |
0,6 Nm |
| Typische BetÀtigungskraft des Drucktasters |
2 N |
| BetÀtigungshub, minimum |
4 mm |
| BetÀtigungshub, maximum |
5 mm |
Mechanische Daten - Abmessungen
| Hinweis (Einbauhöhe) |
Höhe vor der Frontplatte. |
| Gesamtdurchmesser |
39,5 mm |
| Höhe der TastflÀche |
1,5 mm |
| Durchmesser der TastflÀche |
28 mm |
| Durchmesser des Frontringes |
39,5 mm |
| Einbaudurchmesser |
22,3 mm |
| Dicke der Frontplatte, minimum |
1 mm |
| Dicke der Frontplatte, maximum |
6 mm |
| RastermaĂ |
40 x 50 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-25 ... +75 °C |
| Schockfestigkeit |
30 g / 18 ms |
Elektrische Daten
| Maximale SchalthÀufigkeit |
1.000 /h |
| SchalthÀufigkeit des BefehlsgerÀtes, maximum |
1.000 /h |
Hinweis
| Hinweis (Allgemein) |
Die Membran schützt die Taste vor Schleifstaub oder anderen breiigen, zähflüssigen Stoffen. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
BroschĂŒre
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )

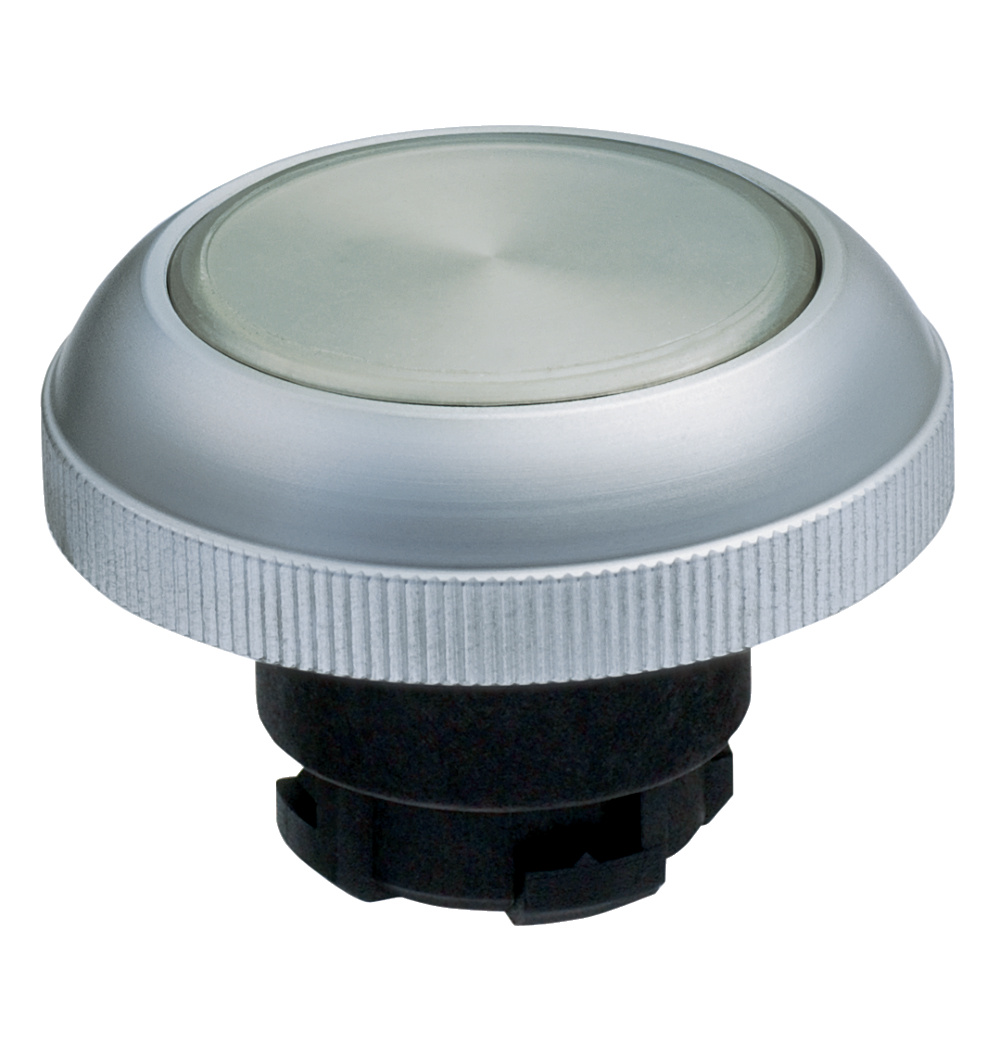

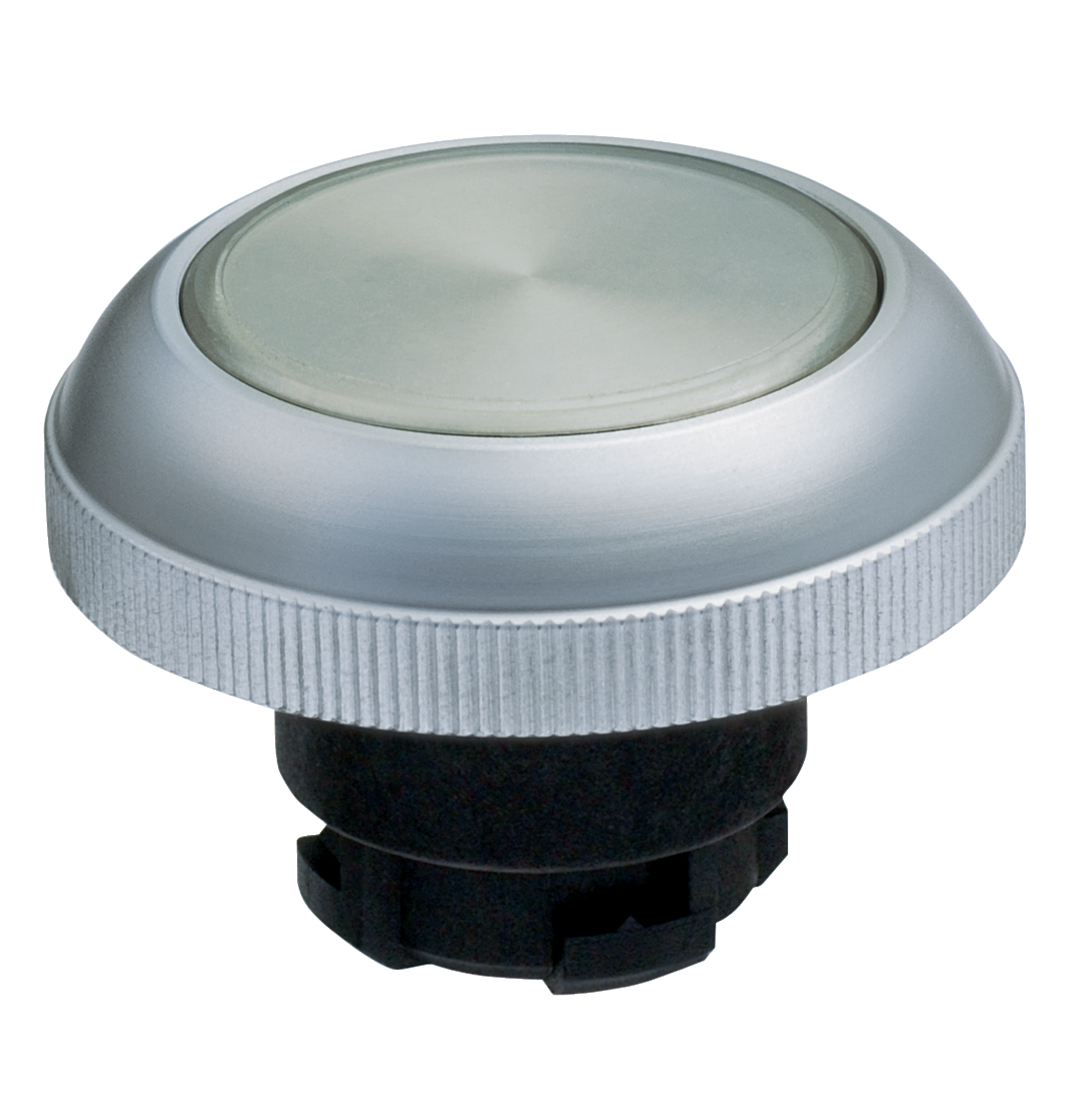

ID: krdm-f05
| 486,2 kB | .jpg | 352.425 x 367.594 mm - 999 x 1042 Pixel - 72 dpi
| 39,2 kB | .png | 73.73100000000001 x 76.906 mm - 209 x 218 Pixel - 72 dpi
| 52,4 kB | .jpg | 118.533 x 123.47200000000001 mm - 336 x 350 Pixel - 72 dpi
| 51,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,0 MB | .png | 145.143 x 151.311 mm - 2000 x 2085 Pixel - 350 dpi
MaĂzeichnung GrundgerĂ€t
| EU-KonformitÀtserklÀrung |   |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| ErklĂ€rung: | Hiermit erklĂ€ren wir, dass die nachfolgend aufgefĂŒhrten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angefĂŒhrten EuropĂ€ischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | E-, N- und R-Programm |
| Typ: | siehe TypenschlĂŒssel |
| Beschreibung des Bauteils: | Befehls- und MeldegerĂ€te wahlweise als Leuchtmelder, Druck-, Leucht-, Schlagtaster bzw. -schalter, Wahlschalter bzw. Wahltaster, SchlĂŒsselwahlschalter bzw. SchlĂŒsselwahltaster in Verbindung mit Kontaktelement EF bzw. RF oder Leuchtelementen und Spannungsgebern EL* bzw. RL* |
| EinschlÀgige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| Â | EMV-Richtlinie * | 2014/30/EU |
| Â | RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 + AC:2020 |
| BevollmĂ€chtigter fĂŒr die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 4. April 2025 |
| Â |  |
|  | Rechtsverbindliche Unterschrift Philip Schmersal GeschĂ€ftsfĂŒhrer |
| UK Declaration of Conformity | Â |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | E, N and R program |
| Type: | See ordering code |
| Description of the component: | Command and signalling devices optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF and RF or light elements and voltage senders EL* and RL* |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| Â | Electromagnetic Compatibility Regulations * | 2016 |
| Â | The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, April 4, 2025 |
| Â | |
| Â | Authorised signature Philip Schmersal Managing Director |
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfĂ€ltig geprĂŒft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Ănderungen und IrrtĂŒmer vorbehalten.
Generiert am: 17.04.2026, 13:00
