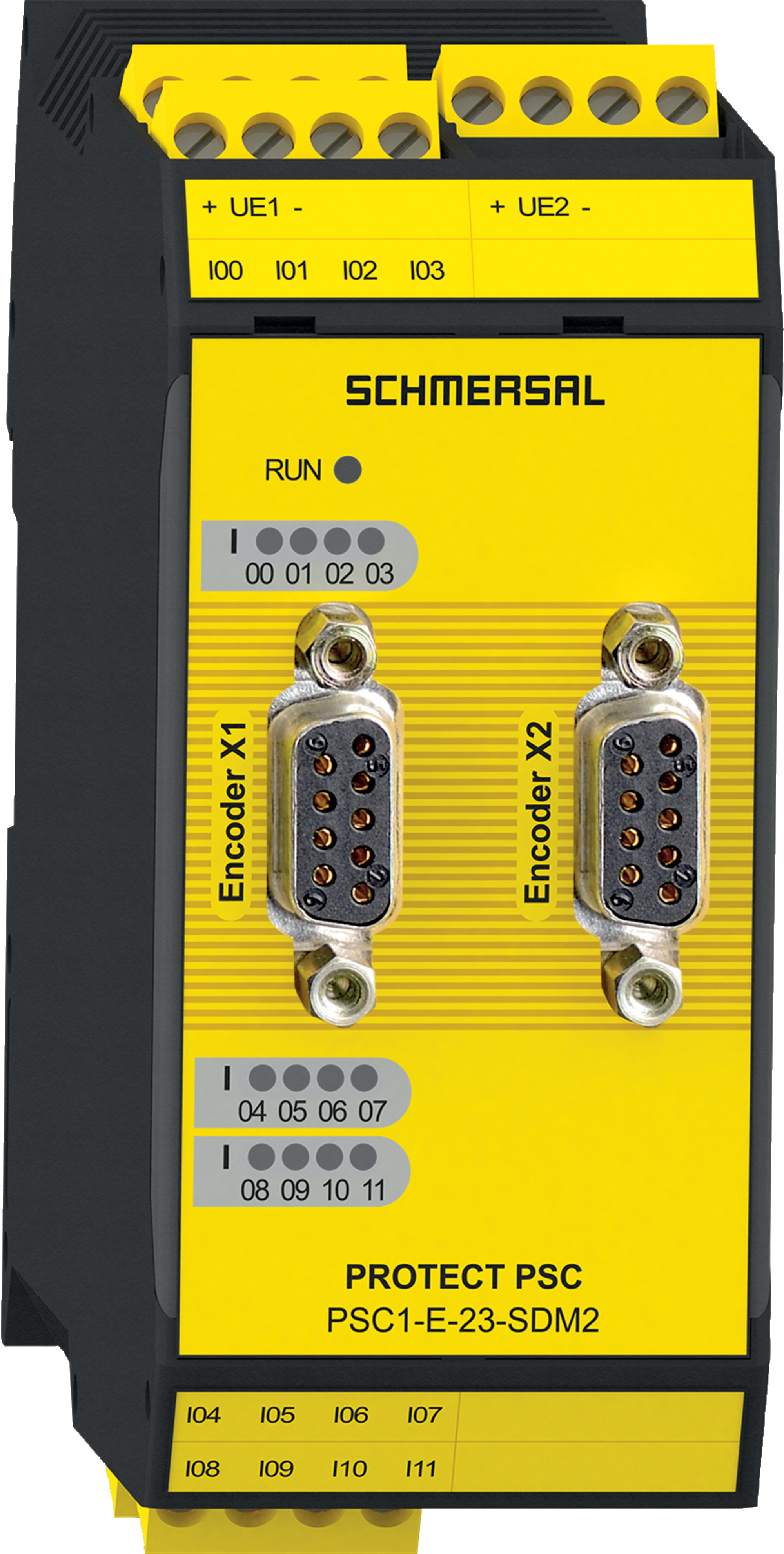

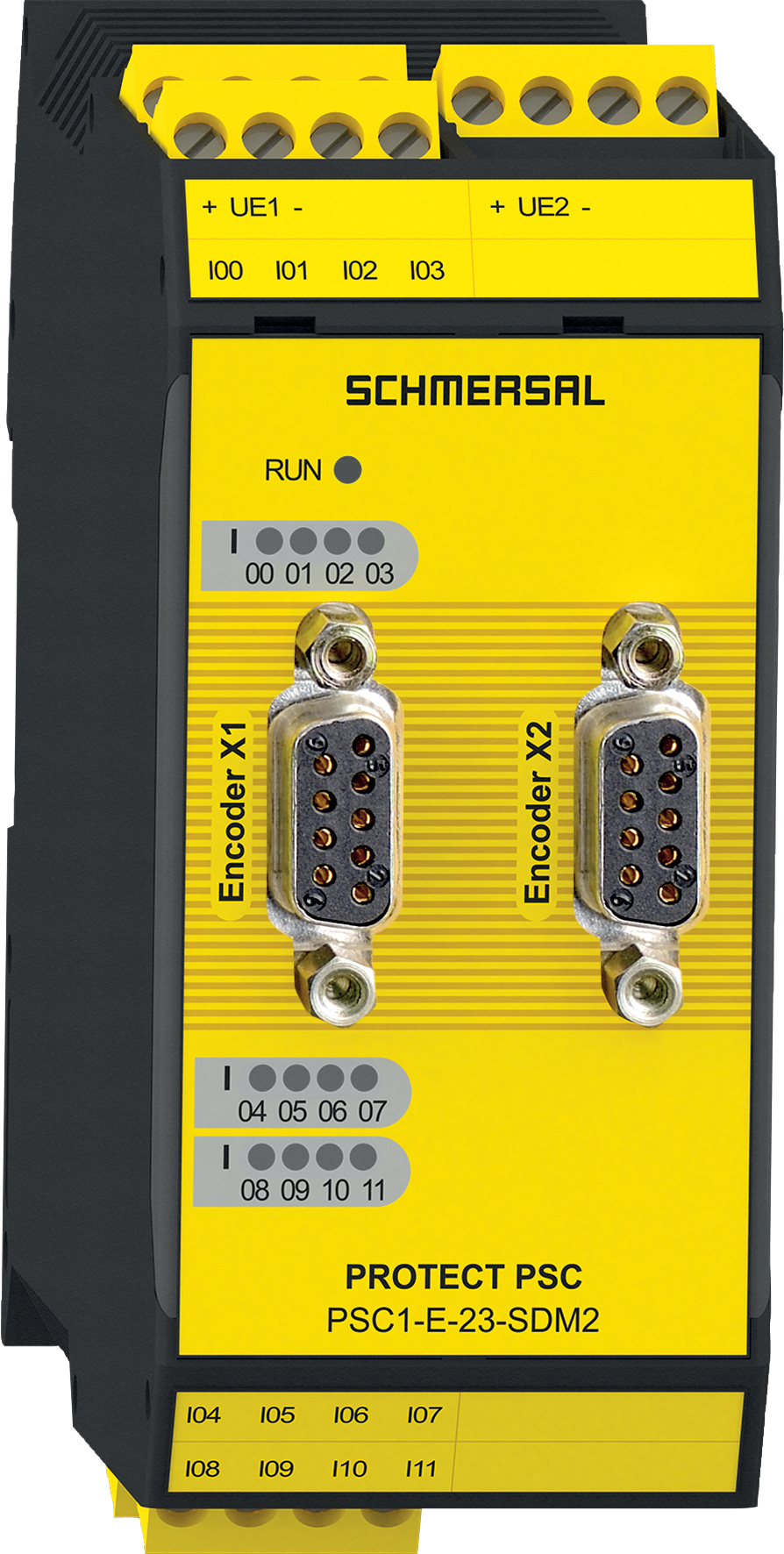

PSC1-E-23-SDM2

Artikelnummer: 103008462
PSC1-E-23-SDM2

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • Erweiterungsmodul für die Reihe PSC1-C-100
  • Sichere Achsüberwachung nach EN 61800-5-2 (SafeDrive Monitoring SDM) für bis zu 2 Achsen
  • unterstützt Encoder: TTL, sin/cos, SSI
  • 12 sichere digitale Eingänge

Bestelldaten

Produkt-Typbezeichnung

PSC1-E-23-SDM2
Artikelnummer (Bestellnummer)

103008462
EAN (European Article Number)

4030661455235
eCl@ss Nummer, Version 12.0

27-24-22-07
eCl@ss Nummer, Version 11.0

27-24-22-07
eCl@ss Nummer, Version 9.0

27-24-22-07
ETIM Nummer, Version 7.0

EC000236
ETIM Nummer, Version 6.0

EC000236

Allgemeine Daten

Bruttogewicht

370 g

Allgemeine Daten - Eigenschaften

Anzahl der sicheren digitalen Eingänge

12

Sicherheitsbetrachtung

Performance Level, bis

e
Kategorie

4
Safety Integrity Level (SIL), geeignet für Anwendungen in

3
Gebrauchsdauer

20 Jahre

Mechanische Daten

Befestigung

auf Normschiene aufschnappbar

Mechanische Daten - Anschlusstechnik

Anschlussquerschnitt, minimum

0,2 mm²
Anschlussquerschnitt, maximum

2,5 mm²
Aderquerschnitt, minimum

24 AWG
Aderquerschnitt, maximum

12 AWG
Anschluss (mechanisch)

abnehmbare Schraubklemmen

Mechanische Daten - Abmessungen

Breite

45 mm
Höhe

100 mm
Tiefe

115 mm

Umgebungsbedingungen

Schutzart

IP20
Umgebungstemperatur

+0 ... +50 °C
Lager- und Transporttemperatur

-25 ... +70 °C
Relative Feuchtigkeit, minimum

5 %
Relative Feuchtigkeit, maximum

85 %
Hinweis (Relative Feuchtigkeit)

nicht kondensierend
Zulässige Aufstellhöhe über NN, maximum

2.000 m

Umgebungsbedingungen - Isolationskennwerte

Ãœberspannungskategorie

III
Verschmutzungsgrad

2

Elektrische Daten

Betriebsspannung

24 VDC -15 % / +20 %
Bemessungsbetriebsspannung

24 VDC

Elektrische Daten - Elektromagnetische Verträglichkeit (EMV)

Elektromagnetische Verträglichkeit

DIN EN 62061

DIN EN 61800-3
Störaussendung

DIN EN 61000-6-4
Störfestigkeit

DIN EN 61000-6-7

DIN EN 61326-3

DIN EN 61000-6-2

Lieferumfang

Lieferumfang

Rückwandbusverbinder

Anschlussklemmen

Elektrische Daten - Achsüberwachung

Anzahl der Achsüberwachungen, maximal

2
Achsüberwachung, Encoder-Typ

SSI

TTL

SINCOS

Näherungsschalter
EU-Konformitätserklärung
PDF
EU-Konformitätserklärung LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Erklärung:Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.
Bezeichnung des Bauteils:PSC1
Typ:siehe Typenschlüssel
Beschreibung des Bauteils:Sichere Kompaktsteuerung, mit oder ohne Achsüberwachung;
I/O-Erweiterungsmodule, mit oder ohne Relaiserweiterung
Einschlägige Richtlinien:Maschinenrichtlinie2006/42/EG
 EMV-Richtlinie2014/30/EU
 RoHS-Richtlinie2011/65/EU
Angewandte Normen:EN IEC 61800-5-1:2023, 4.4
EN 61800-5-2:2007
EN 61800-5-2:2017
EN ISO 13849-1:2023
EN 61508 Teile 1-7:2010
Benannte Stelle der Baumusterprüfung:TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Kenn-Nr.: 0035
EG-Baumusterprüfbescheinigung:01/205/5526.02/26
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Ort und Datum der Ausstellung:Wuppertal, 31. März 2026
 GRA_SIG_ksig-y24
 Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer

K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
