EDRR40RT-303KOMPL-BUE

Artikelnummer: 103002885
EDRR40RT-303KOMPL-BUE

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
Produkt-Typbezeichnung:
EDR(1)(2)(3)(4)

(1)
RRastung (nur in Verbindung mit EFR); Entriegelung durch Drehen und Ziehen
RZRastung (nur in Verbindung mit EFR); Entriegelung durch Ziehen
ZRastung (im Gerätekopf integriert); Entriegelung durch Ziehen
RSmit Schloss, Entriegelung nur mit Schlüssel und Ziehen, (EFR erforderlich)

(2)
40Kopfdurchmesser 38,5 mm
50Kopfdurchmesser 49 mm

(3)
Einbaudurchmesser 22,3 mm
VHMounting hole 30,5 mm

(4)
RTBedienelement rot
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
  • NOT-HALT-Schalter in Metallausführung Ø 38,5 mm
  • frontseitige Bauhöhe von 29 mm
  • Einbaudurchmesser Ø 22,3 mm
  • Schutzart IP65

Bestelldaten

Produkt-Typbezeichnung

EDRR40RT-303KOMPL-BUE
Artikelnummer (Bestellnummer)

103002885
EAN (European Article Number)

4030661428604
eCl@ss Nummer, Version 12.0

27-37-12-12
eCl@ss Nummer, Version 11.0

27-37-12-12
eCl@ss Nummer, Version 9.0

27-37-12-12
ETIM Nummer, Version 7.0

EC001038
ETIM Nummer, Version 6.0

EC001038

Zulassungen - Vorschriften

Zertifikate

cULus

Allgemeine Daten

Vorschriften

EN ISO 13850

EN 60947-5-1

EN 60947-5-5

EN 60947-1
Ausführung

Frontplattenmontage

Not-Halt Schlagtaster
Bauform

Externer Sprungmechanismus
Einbaubedingungen (mechanisch)

beliebig
Werkstoff des Bedienteils

Aluminium, eloxiert
Werkstoff des Frontring

Aluminium, eloxiert
Farbe des Bedienteils

rot
Farbe des Frontringes

gold
Bruttogewicht

135 g

Allgemeine Daten - Eigenschaften

NOT-HALT-Taster

Ja
Frontplattenmontage

Ja
Sicherheitsfunktionen

Ja
Sprungmechanismus extern

Ja
Verrastend vorhanden

Ja
Vollisolation

Ja
Anzahl der Öffner

1
Anzahl der Schließer

1
Anzahl der Kontaktelelemente, maximum

2

Mechanische Daten

Entriegelung

Dreh-Zug-Entriegelung
Mechanische Lebensdauer, NOT-HALT-Taster

100.000 Schaltspiele
Betätigungshub

5 mm
Befestigung

Montageflansch ELM
Anzugsdrehmoment der Schraube

0,6 Nm
Typische Betätigungskraft des NOT-HALT

25 N

Mechanische Daten - Abmessungen

Einbauhöhe

29 mm
Hinweis (Einbauhöhe)

Höhe vor der Frontplatte.
Einbautiefe

65 mm
Hinweis (Einbautiefe)

Tiefe hinter Frontplatte inklusiv einem Kontaktelement
Durchmesser des Bedienkopfes

38,5 mm
Einbaudurchmesser

22,3 mm
Dicke der Frontplatte, minimum

1 mm
Dicke der Frontplatte, maximum

6 mm
Rastermaß

50 x 40 mm

Umgebungsbedingungen

Schutzart

IP65

Elektrische Daten

Schalthäufigkeit des NOT-HALT, maximum

600 /h

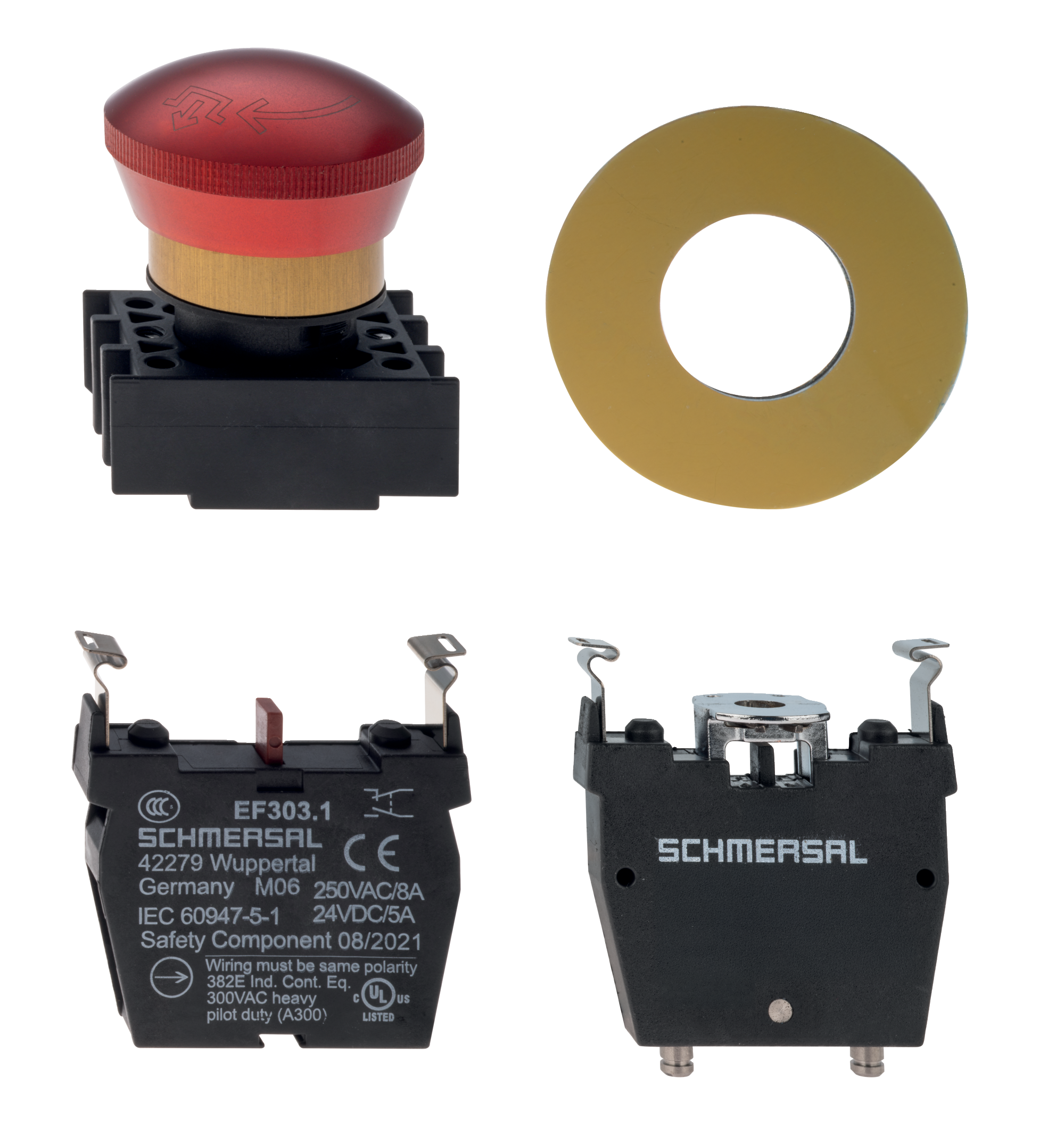

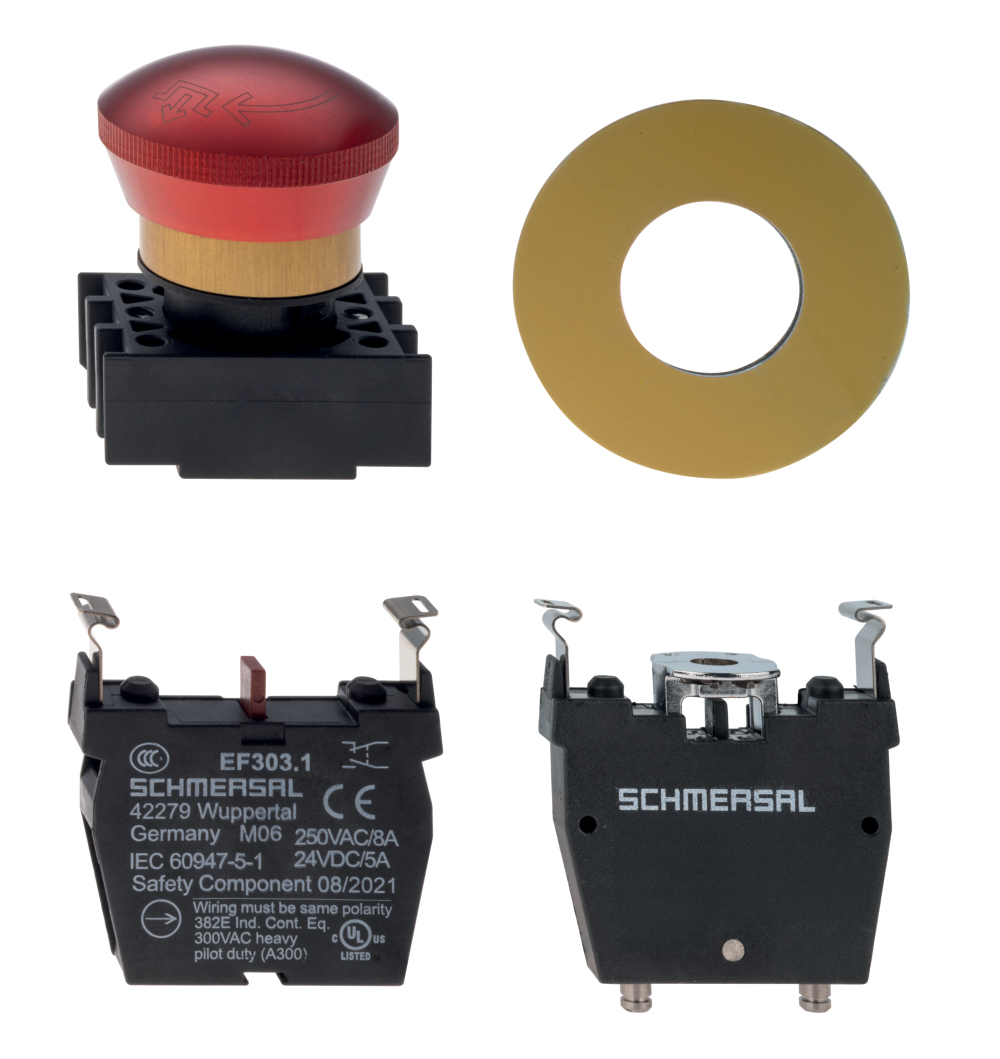

Lieferumfang

Hinweis (Lieferumfang, Anzahl und Art)

Lieferumfang mit Montageflansch ELM

Lieferumfang mit Federelement EFR

Lieferumfang mit NOT-HALT Schild MDP-8 GB

Lieferumfang mit Kontaktelement 1x EF303.1

K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
