BP 12 N
BP 12 N
Downloads
- Al-metallgekapselt
- N-Pol grün gekennzeichnet
- auf Eisen montierbar
Bestelldaten
| Produkt-Typbezeichnung |
BP 12 N |
| Artikelnummer (Bestellnummer) |
101059917 |
| EAN (European Article Number) |
4030661038025 |
| eCl@ss Nummer, Version 12.0 |
27-27-40-02 |
| eCl@ss Nummer, Version 11.0 |
27-27-01-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-01-03 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Bruttogewicht |
54 g |
Mechanische Daten - Abmessungen
| Länge des Betätigers |
25 mm |
| Breite des Betätigers |
25 mm |
| Höhe des Betätigers |
40 mm |

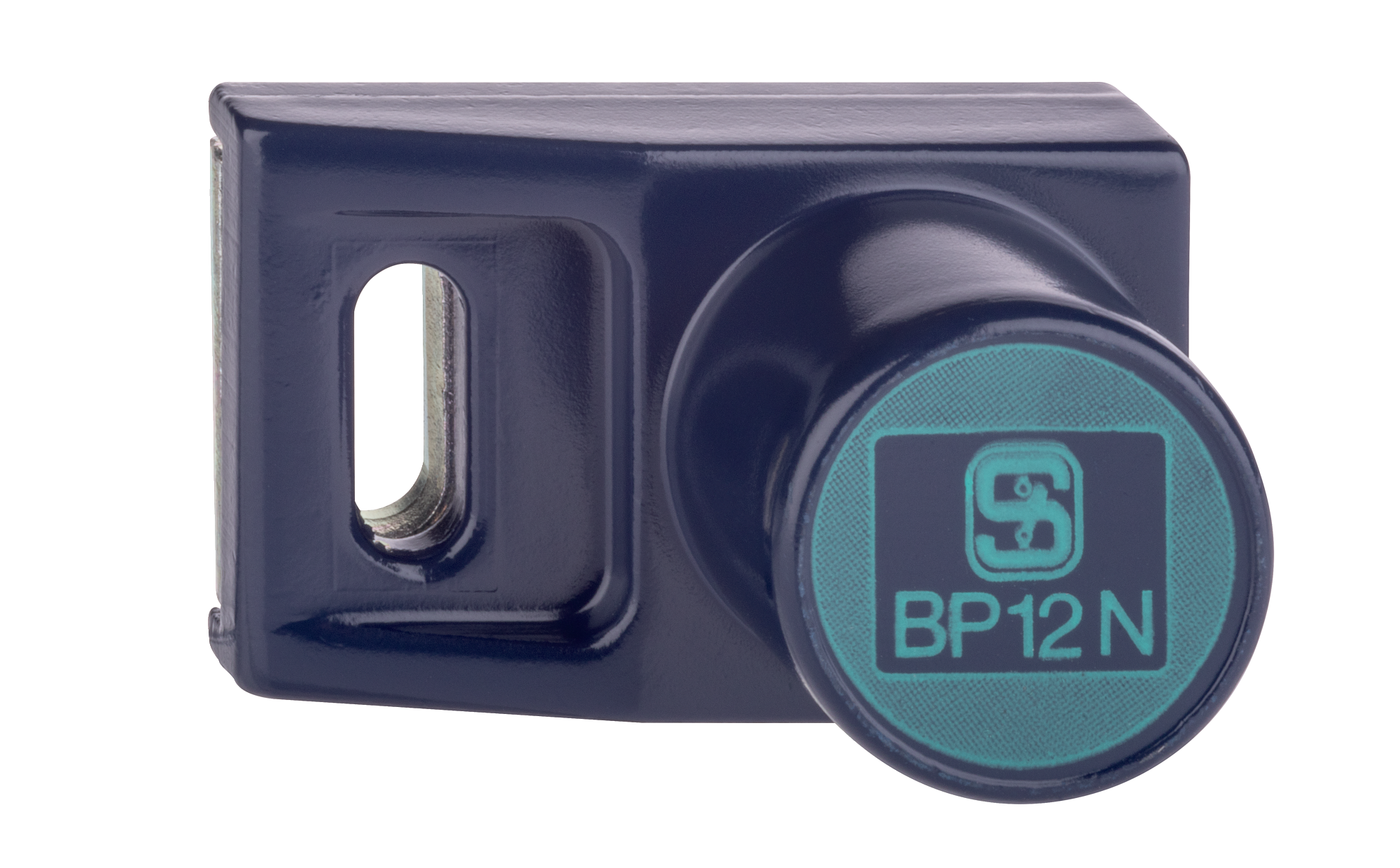

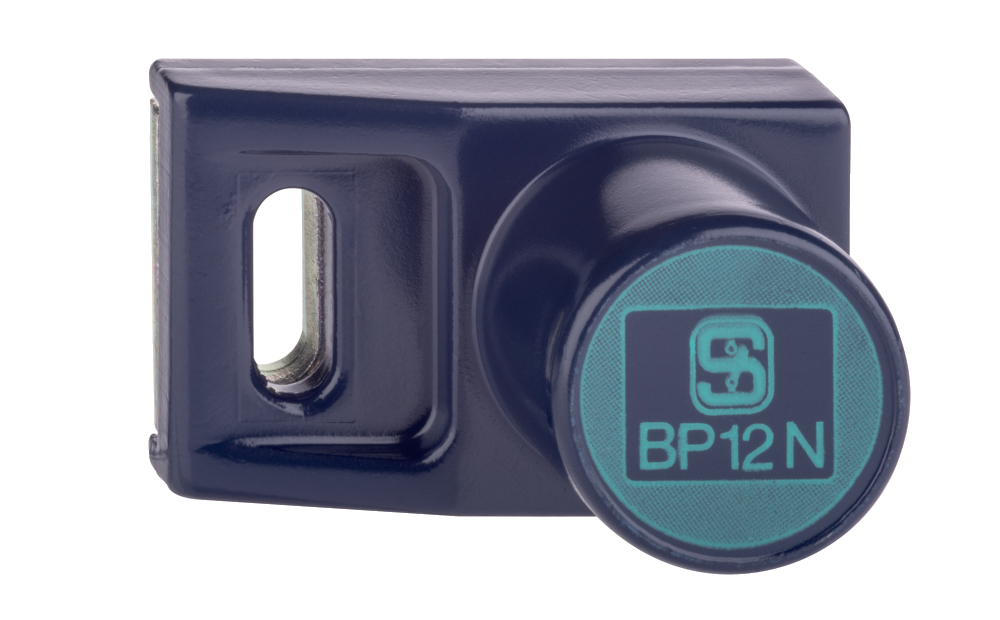

Produktbild (Katalogeinzelphoto )
ID: kbp12f01
| 309,6 kB | .jpg | 352.778 x 218.722 mm - 1000 x 620 Pixel - 72 dpi
| 25,1 kB | .png | 74.083 x 45.861000000000004 mm - 210 x 130 Pixel - 72 dpi
| 39,8 kB | .jpg | 123.47200000000001 x 76.553 mm - 350 x 217 Pixel - 72 dpi
| 37,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,2 MB | .png | 169.333 x 104.98700000000001 mm - 2000 x 1240 Pixel - 300 dpi

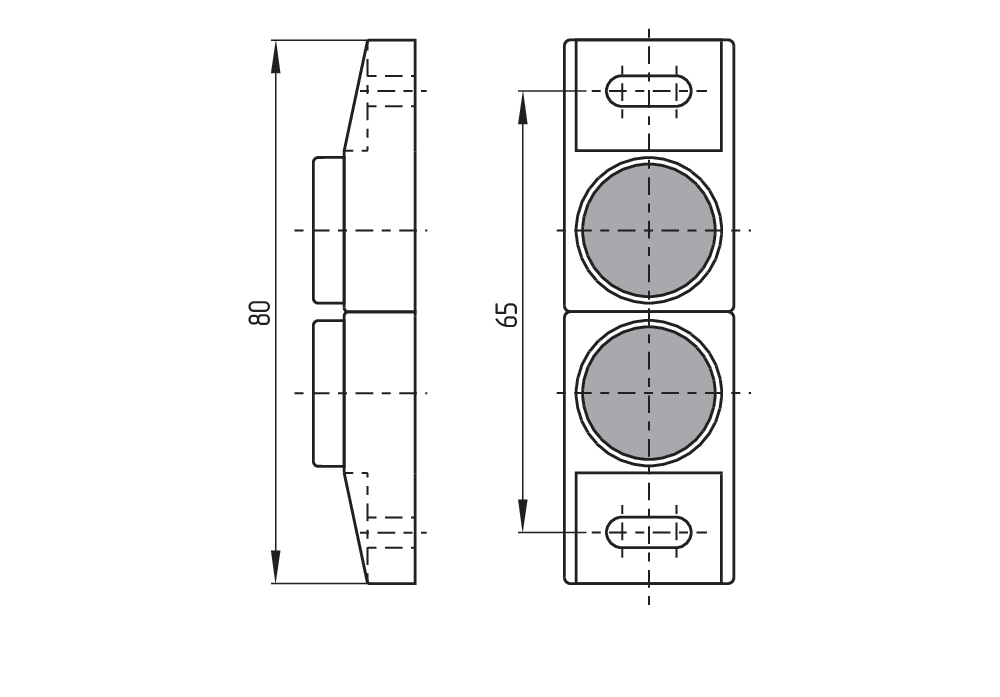

Maßzeichnung Betätiger
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 08:14
