BETAETIGER AZ 335/355-B1
BETAETIGER AZ 335/355-B1
Downloads
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
BETAETIGER AZ 335/355-B1 |
| Artikelnummer (Bestellnummer) |
101159363 |
| EAN (European Article Number) |
4030661291697 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Bruttogewicht |
30 g |
Mechanische Daten
| Betätigungsradius, minimum |
100 mm |
| Betätiger |
gerade |
Hinweis
| Hinweis (Allgemein) |
Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 52,7 mm müssen eine Ebene bilden kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die schmale Seite des Betätigers 700 mm kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die breite Seite des Betätigers 900 mm |
Sprachfilter
Datenblatt
Montage- und Anschlussanleitung
Download der aktuellen Version von Adobe Reader

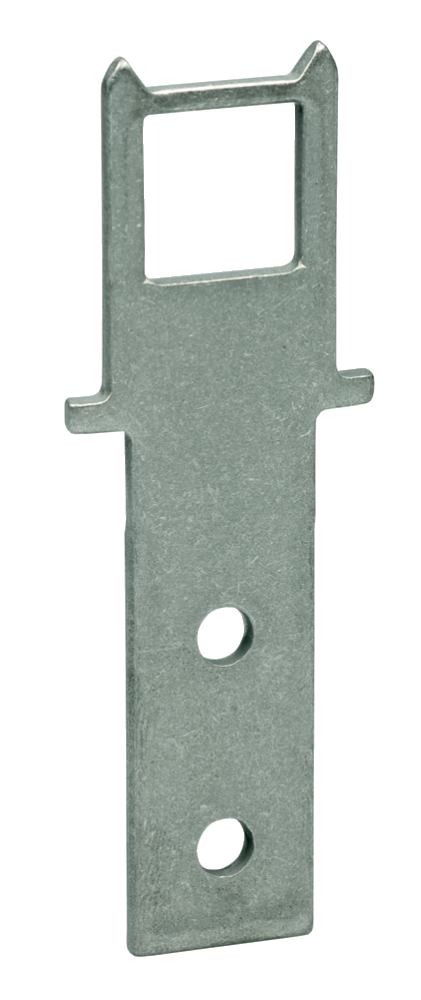

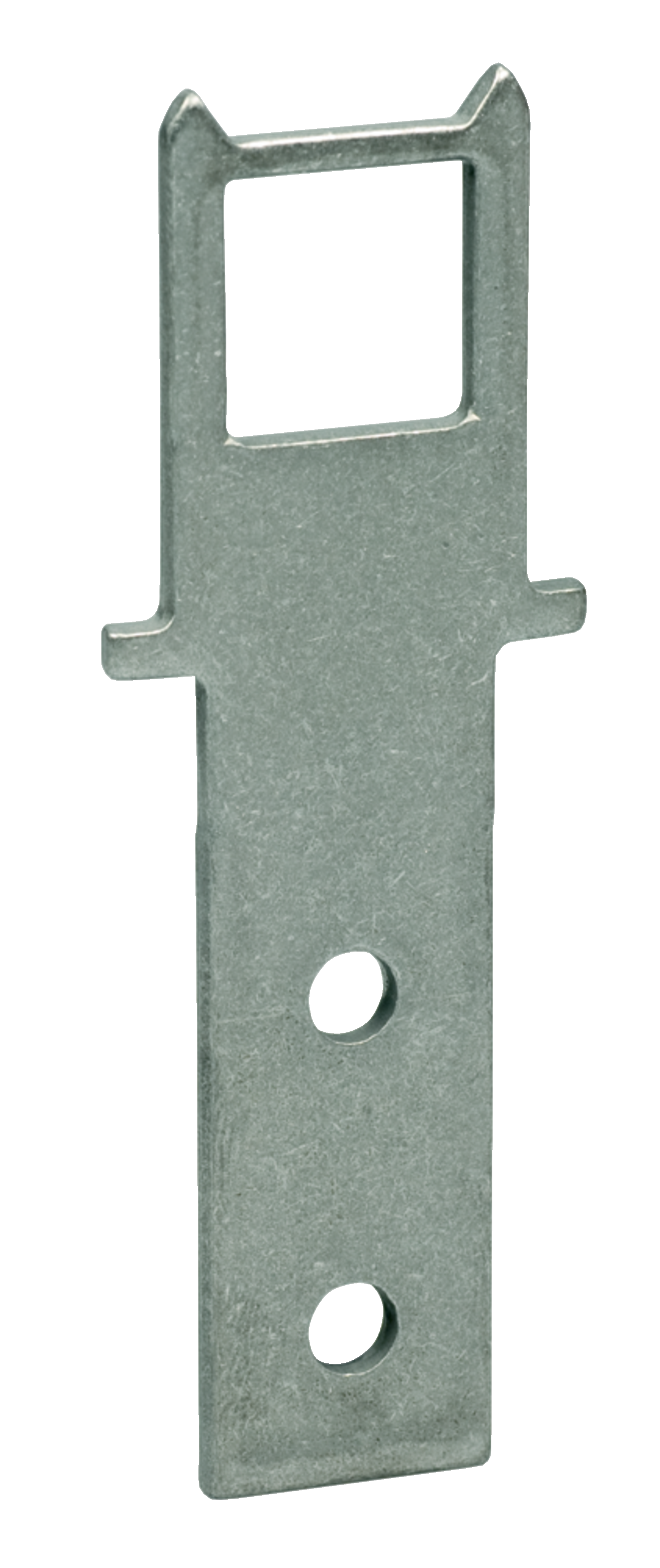

Produktbild (Katalogeinzelphoto )
ID: kaz33f11
| 166,7 kB | .jpg | 148.519 x 352.778 mm - 421 x 1000 Pixel - 72 dpi
| 75,1 kB | .png | 74.083 x 175.68300000000002 mm - 210 x 498 Pixel - 72 dpi
| 21,2 kB | .jpg | 51.858000000000004 x 123.47200000000001 mm - 147 x 350 Pixel - 72 dpi
| 16,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,4 MB | .png | 200 x 475 mm - 2000 x 4750 Pixel - 254 dpi

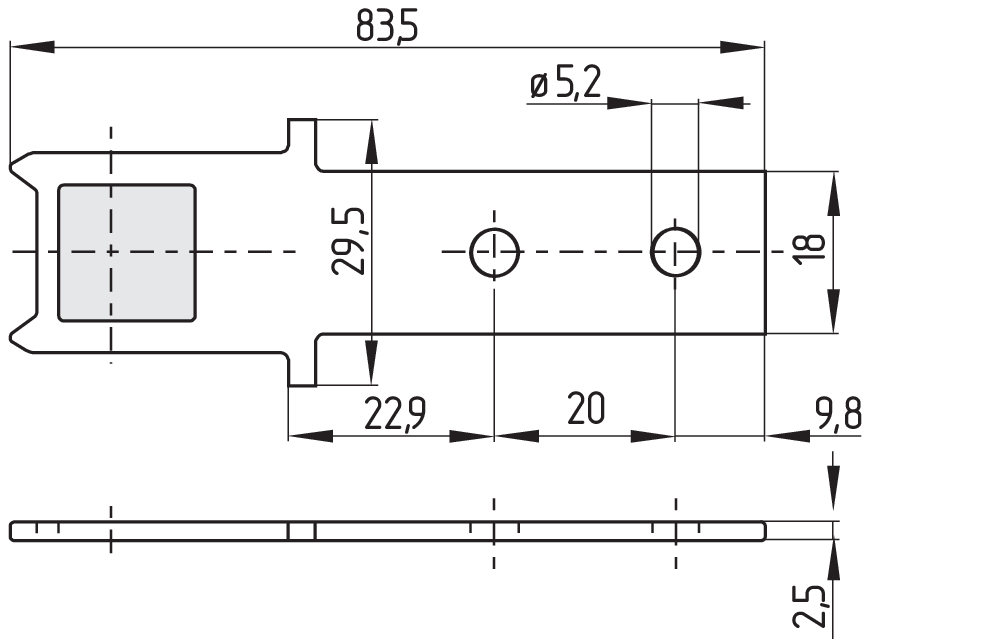

Maßzeichnung Betätiger
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
