BETAETIGER AZ 335-B5-FLEX
BETAETIGER AZ 335-B5-FLEX
Downloads
- besonders geeignet für Schiebetüren
- gleicht ein Spiel von ± 5 mm in zwei Achsen aus
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
BETAETIGER AZ 335-B5-FLEX |
| Artikelnummer (Bestellnummer) |
101150809 |
| EAN (European Article Number) |
4030661287898 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Bruttogewicht |
165 g |
Mechanische Daten
| Betätigungsradius, minimum |
100 mm |
| Betätiger |
gewinkelt beweglich |
Hinweis
| Hinweis (Allgemein) |
kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die schmale Seite des Betätigers 900 mm kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die breite Seite des Betätigers 700 mm Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 52,7 mm müssen eine Ebene bilden |
Sprachfilter
Datenblatt
Montage- und Anschlussanleitung
Download der aktuellen Version von Adobe Reader

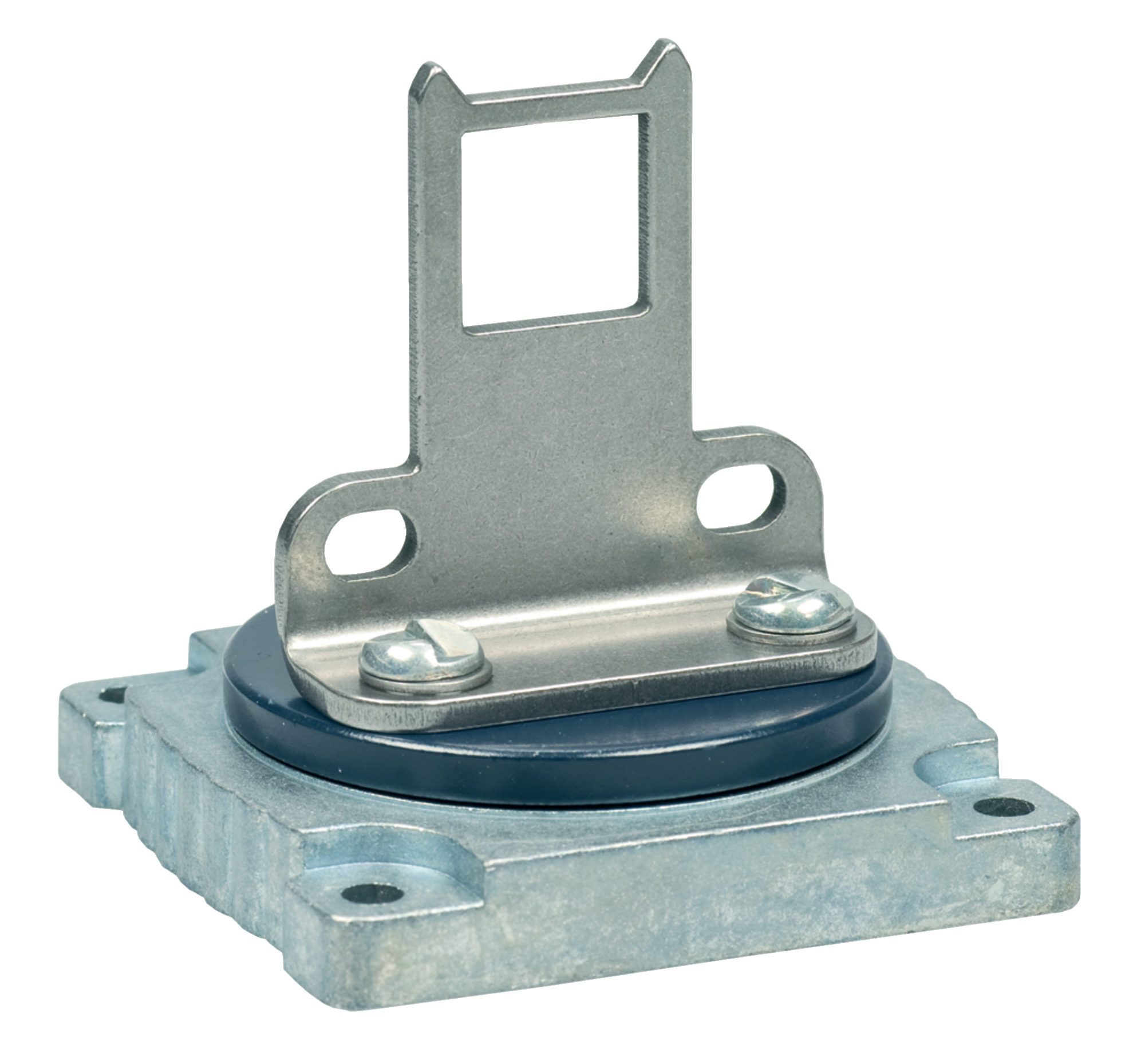

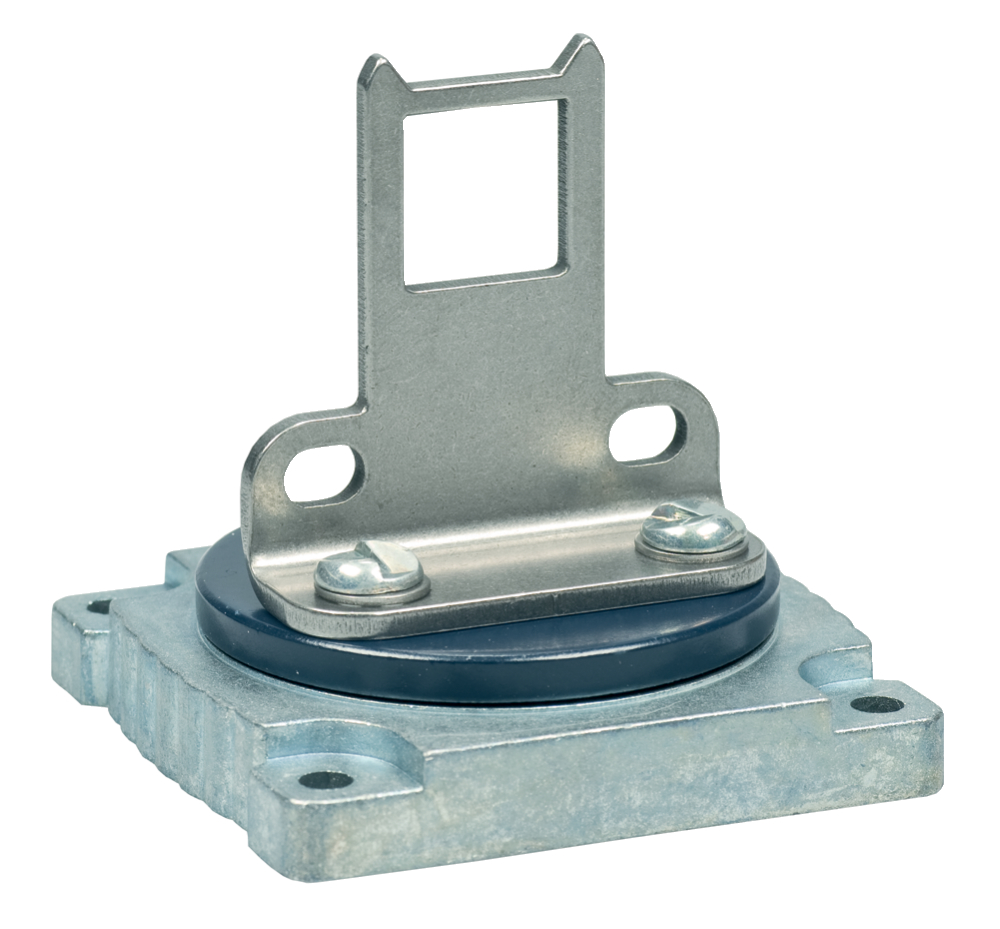

Produktbild (Katalogeinzelphoto )
ID: kaz33f13
| 372,7 kB | .jpg | 352.778 x 327.731 mm - 1000 x 929 Pixel - 72 dpi
| 32,7 kB | .png | 74.083 x 68.792 mm - 210 x 195 Pixel - 72 dpi
| 51,0 kB | .jpg | 123.47200000000001 x 114.653 mm - 350 x 325 Pixel - 72 dpi
| 43,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,0 MB | .png | 200 x 185.8 mm - 2000 x 1858 Pixel - 254 dpi

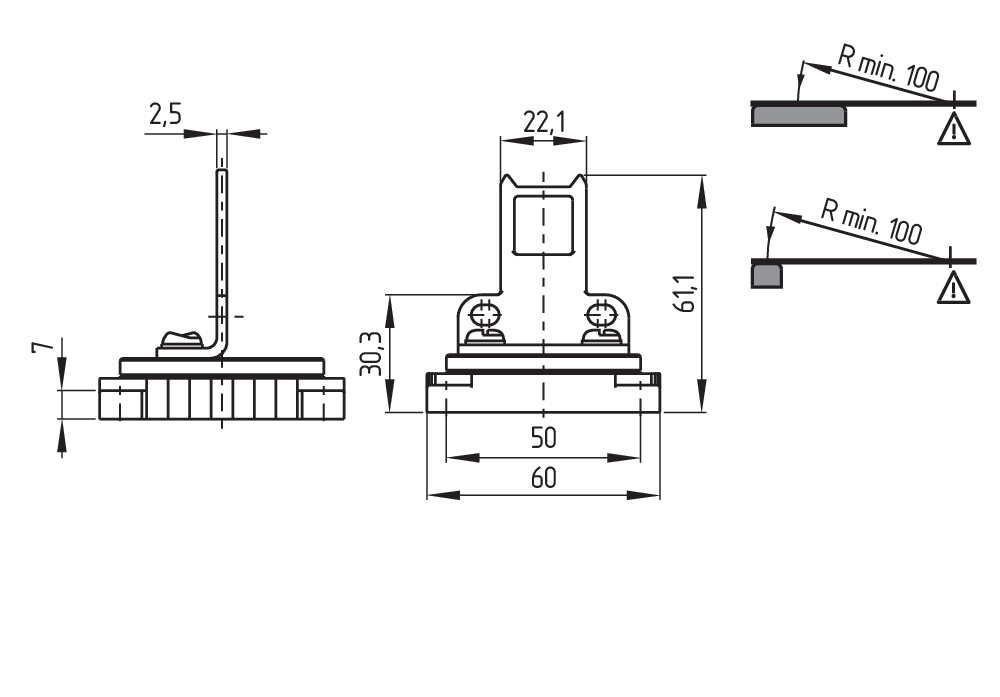

Maßzeichnung Betätiger

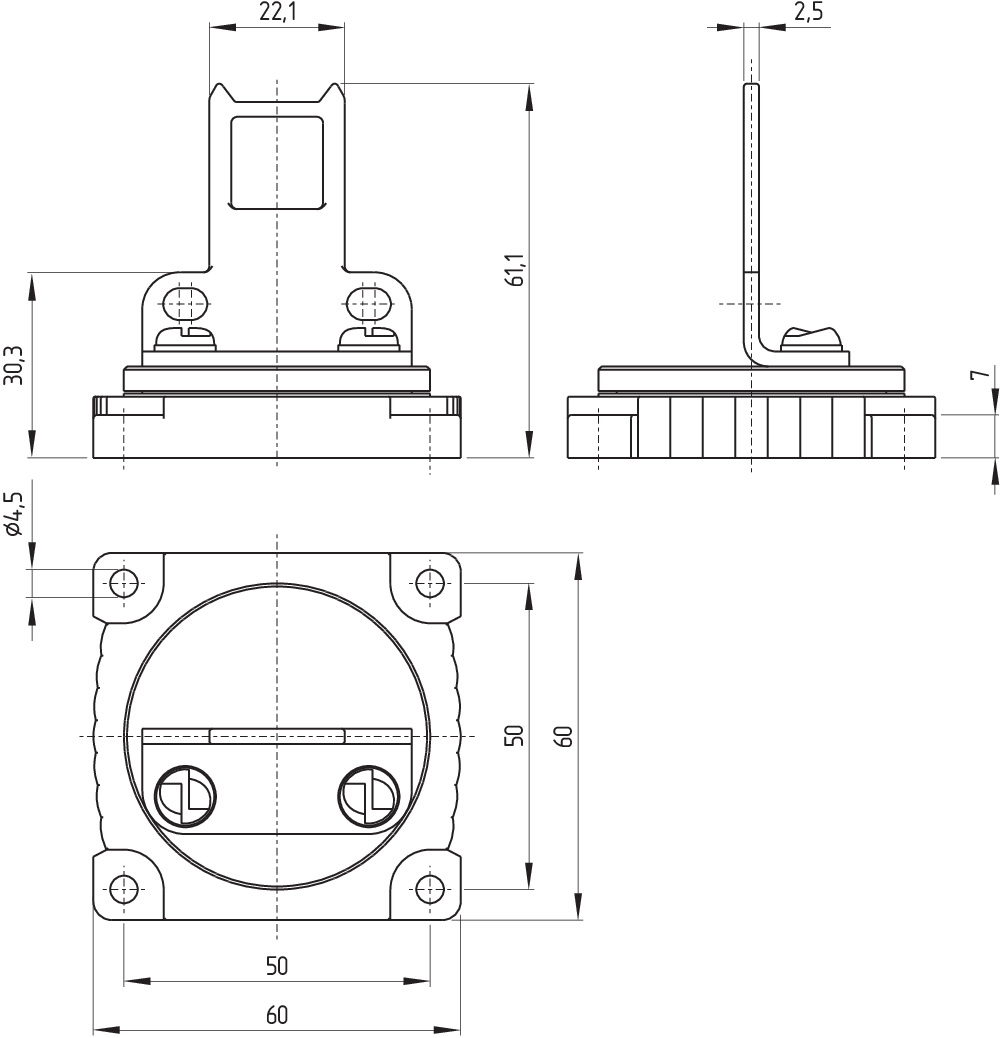

Maßzeichnung Betätiger
