AZS 2305.2 230 VAC
AZS 2305.2 230 VAC
Downloads
- Sicheres Zeitrelais
- einstellbare Zeit 0,1 s bis 99 min
- 3 Sicherheitskontakte
- 2 MeldeausgÀnge
Bestelldaten
| Hinweis (LieferfÀhigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
AZS 2305.2 230 VAC |
| Artikelnummer (Bestellnummer) |
101126705 |
| EAN (European Article Number) |
4030661059006 |
| eCl@ss Nummer, Version 12.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 11.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 9.0 |
27-37-18-19 |
| ETIM Nummer, Version 7.0 |
EC001449 |
| ETIM Nummer, Version 6.0 |
EC001449 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
BG-GS-ET-20 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1 |
| Werkstoff des GehÀuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Bruttogewicht |
450 g |
Allgemeine Daten - Eigenschaften
| Drahtbrucherkennung |
Ja |
| Querschlusserkennung |
Ja |
| Automatische Reset-Funktion |
Ja |
| RĂŒcksetzung nach Unterbrechung der Versorgungsspannung |
Ja |
| Erdschlusserkennung |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der LEDs |
1 |
| Anzahl der Ăffner |
1 |
| Anzahl der SchlieĂer |
1 |
| Anzahl der unverzögerten Halbleiter-AusgÀnge mit Meldefunktion |
2 |
| Anzahl der Sicherheitskontakte |
3 |
| Anzahl der MeldeausgÀnge |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN IEC 61508 |
| Performance Level, bis |
d |
| Kategorie |
3 |
| PFH-Wert |
1,00 x 10â»â· /h |
| Safety Integrity Level (SIL), geeignet fĂŒr Anwendungen in |
2 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Befestigung |
Schnellbefestigung für Normschienen nach DIN EN 60715 |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
starr oder flexibel Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, maximum |
4 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Anzugsdrehmoment der Klemmen |
0,4 Nm |
Mechanische Daten - Abmessungen
| Breite |
55 mm |
| Höhe |
75 mm |
| Tiefe |
110 mm |
Umgebungsbedingungen
| Schutzart des GehÀuses |
IP40 |
| Schutzart des Einbauraumes |
IP54 |
| Schutzart der Klemmen bzw. AnschlĂŒsse |
IP20 |
| Umgebungstemperatur |
+0 ... +55 °C |
| Lager- und Transporttemperatur |
-25 ... +70 °C |
| Schwingfestigkeit |
10 ... 55 Hz, Amplitude 0,35 mm |
| Schockfestigkeit |
30 g / 11 ms |
Umgebungsbedingungen - Isolationskennwerte
| BemessungsstoĂspannungsfestigkeit Uimp |
4 kV |
| Ăberspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Frequenzbereich |
50 Hz 60 Hz |
| Betriebsspannung |
230 VAC -15 % / +15 % |
| Bemessungsbetriebsspannung |
230 VAC |
| Bemessungssteuerspeisespannung bei AC 50 Hz, minimum |
20.4 VAC |
| Bemessungssteuerspeisespannung bei AC 50 Hz, maximum |
26.4 VAC |
| Bemessungssteuerspeisespannung bei AC 60 Hz, minimum |
20.4 VAC |
| Bemessungssteuerspeisespannung bei AC 60 Hz, maximum |
26.4 VAC |
| Elektrische Leistungsaufnahme |
5 W |
| Kontaktwiderstand, maximum |
0,1 Ω |
| Hinweis (Kontaktwiderstand) |
in Neuzustand |
| Abfallverzögerung bei Netzausfall, typisch |
80 ms |
| Abfallverzögerung bei NOT-HALT, typisch |
20 ms |
| Anzugsverzögerung bei automatischen Start, typisch |
100 ms |
| Anzugsverzögerung bei RESET, typisch |
20 ms |
Elektrische Daten - Sichere RelaisausgÀnge
| Spannung, Gebrauchskategorie AC-15 |
250 VAC |
| Strom, Gebrauchskategorie AC-15 |
2 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
2 A |
| Schaltvermögen, minimum |
10 VDC |
| Schaltvermögen, minimum |
10 mA |
| Schaltvermögen, maximum |
250 VAC |
| Schaltvermögen, maximum |
8 A |
Elektrische Daten - Digitale EingÀnge
| Eingangspegel, HIGH-Signal "1" |
10 … 30 VDC |
| Eingangspegel, LOW-Signal "0" |
0 … 2 VDC |
| Leitungswiderstand, maximum |
40 Ω |
Elektrische Daten - Digitale AusgÀnge
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,1 A |
Elektrische Daten - RelaisausgÀnge (Hilfskontakte)
| Schaltvermögen, maximum |
24 VDC |
| Schaltvermögen, maximum |
2 A |
Elektrische Daten - Elektromagnetische VertrÀglichkeit (EMV)
| Störfestigkeit |
EMV-Richtlinie |
Integrierte Systemdiagnose (ISD)
| Hinweis (ISD-Fehler) |
Folgende Fehler werden von dem Sicherheitsbaustein erkannt und durch ISD angezeigt. |
| Fehler |
Nicht-Anziehen oder Nicht-Abfallen der Sicherheitsrelais Fehler an den Eingangsschaltungen oder an den Relaisansteuerungen des Sicherheitsbausteins Unterschiedliche Zeiteinstellung zwischen Kanal I und Kanal II Querschlüsse an den Eingangsleitungen Unterbrechung der Eingangsleitungen |
Sonstige Daten
| Hinweis (Applikationsanwendungen) |
Sicheres Zeitrelais |
Hinweis
| Hinweis (Allgemein) |
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören. |

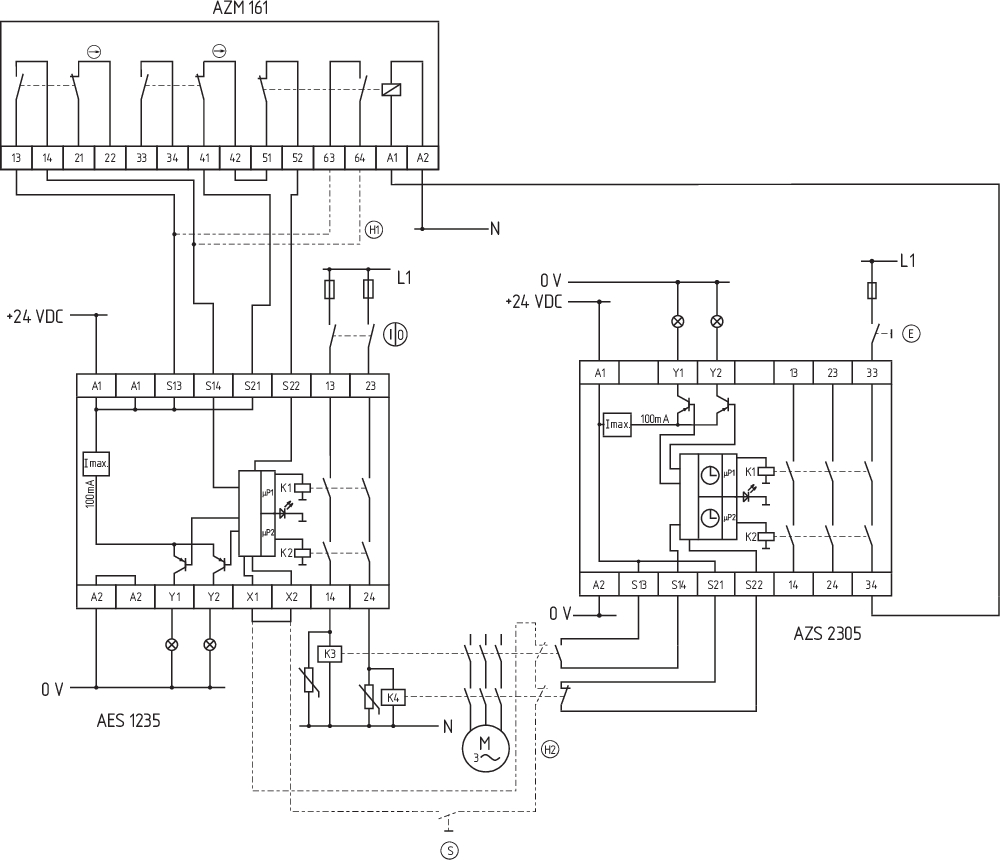

Schaltungsbeispiel
| Hinweis (Schaltungsbeispiel) |
Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt. Die ISD-Tabellen (Integrierte System-Diagnose) zur Analyse der Fehlermeldungen und ihrer Ursachen sind im Anhang aufgeführt. Zur Absicherung einer Schutzeinrichtung an Anlagen mit gefährlichem Nachlauf bis zu PL d und Kategorie 3 Überwachung vom Zeitablauf für die Entriegelung von Sicherheitszuhaltungen. Die Sicherheitszuhaltung entriegelt die Schutzeinrichtung erst, nachdem die eingestellte Zeit abgelaufen ist. Die Zeit wird gestartet, nachdem die Motorschütze abgefallen sind. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
Schaltungsbeispiel (elektr. Verdrahtung)
Kraftwegdiagramm
Download der aktuellen Version von Adobe Reader

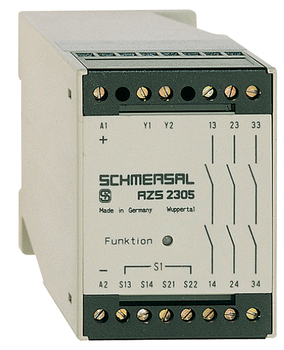

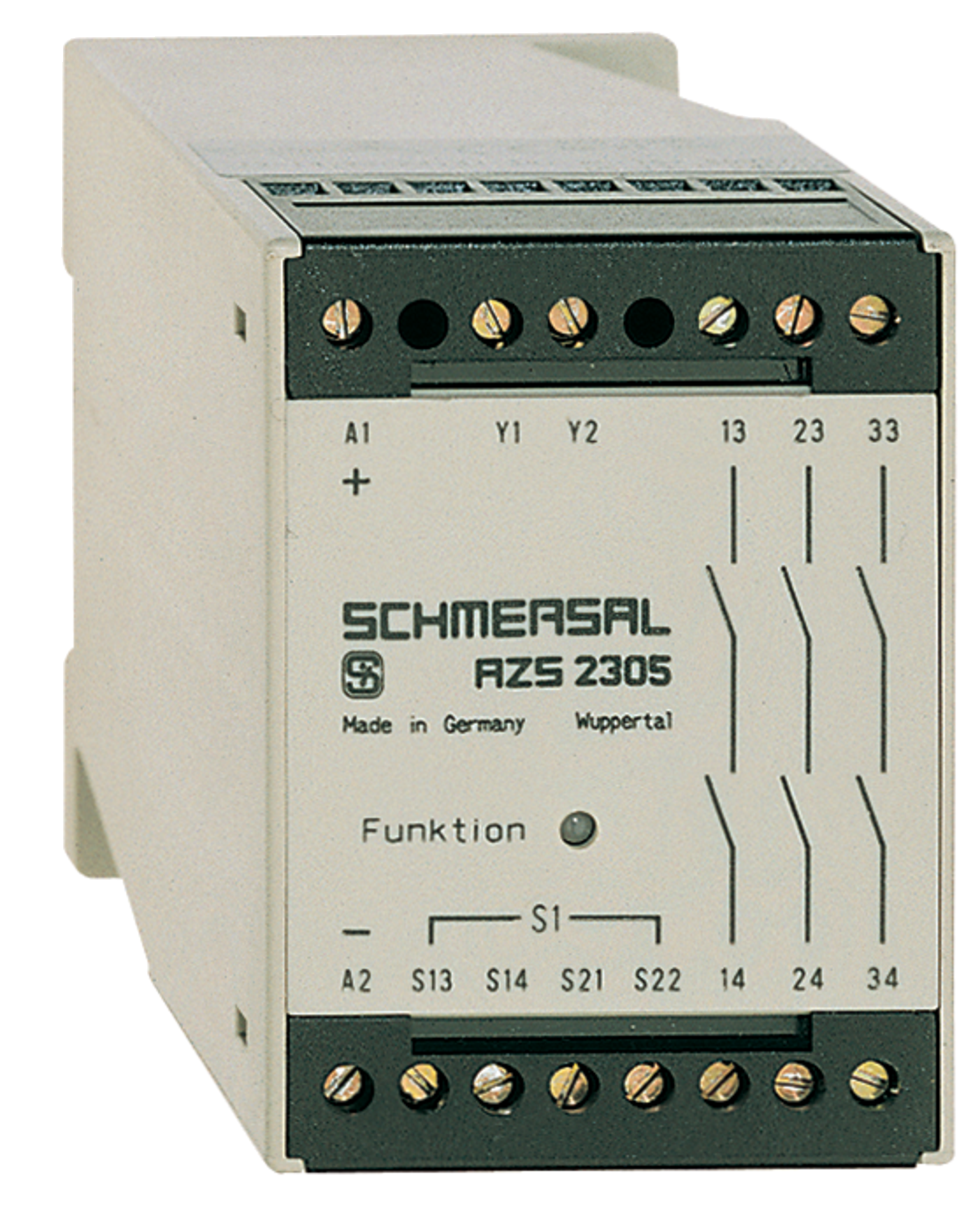

Produktbild (Katalogeinzelphoto )
ID: kazs2f01
| 467,6 kB | .jpg | 196.85 x 242.358 mm - 558 x 687 Pixel - 72 dpi
| 81,3 kB | .png | 74.083 x 91.01700000000001 mm - 210 x 258 Pixel - 72 dpi
| 101,8 kB | .jpg | 100.18900000000001 x 123.47200000000001 mm - 284 x 350 Pixel - 72 dpi
| 66,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 8,3 MB | .png | 166.55700000000002 x 205.032 mm - 2000 x 2462 Pixel - 305 dpi
Schaltungsbeispiel
| EU-KonformitÀtserklÀrung |   |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| ErklĂ€rung: | Hiermit erklĂ€ren wir, dass die nachfolgend aufgefĂŒhrten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angefĂŒhrten EuropĂ€ischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | AZS 2305 |
| Typ: | siehe TypenschlĂŒssel |
| Beschreibung des Bauteils: | Sicheres Zeitrelais |
| EinschlÀgige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| Â | EMV-Richtlinie | 2014/30/EU |
| Â | RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN ISO 13849-1:2008 + AC:2009 EN 61508 Teile 1-7:2010 EN 62061:2005 + AC:2010 + A1:2013 |
| Benannte Stelle der BaumusterprĂŒfung: | TĂV Rheinland Industrie Service GmbH AlboinstraĂe 56, 12103 Berlin Kenn-Nr.: 0035 |
| EG-BaumusterprĂŒfbescheinigung: | 01/205/0715.01/15 |
| BevollmĂ€chtigter fĂŒr die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 8. Juni 2017 |
| Â |  |
|  | Rechtsverbindliche Unterschrift Philip Schmersal GeschĂ€ftsfĂŒhrer |
