AZM 415-22XPK-9726 24VAC /DC

Artikelnummer: 101136126
Archiv

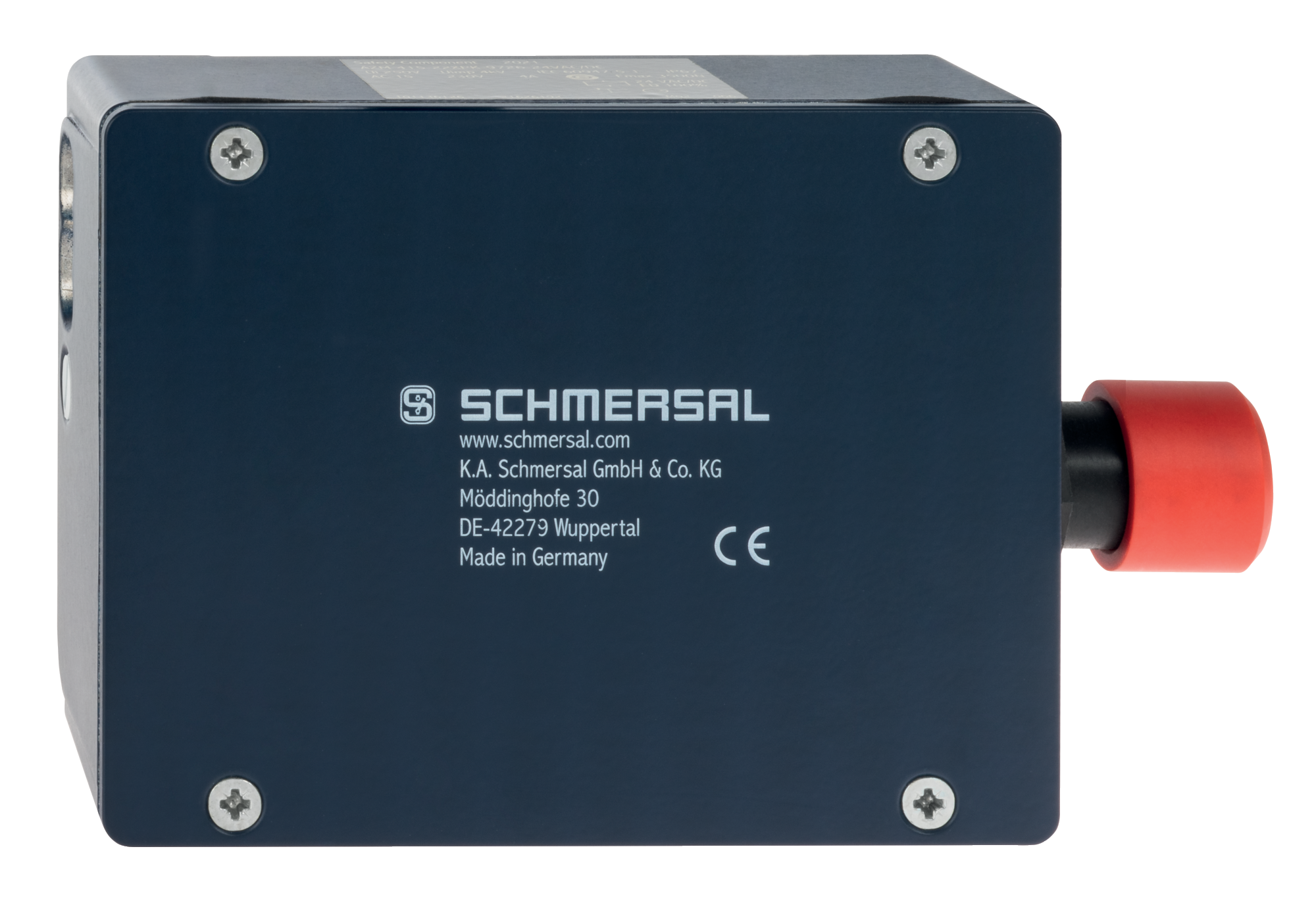

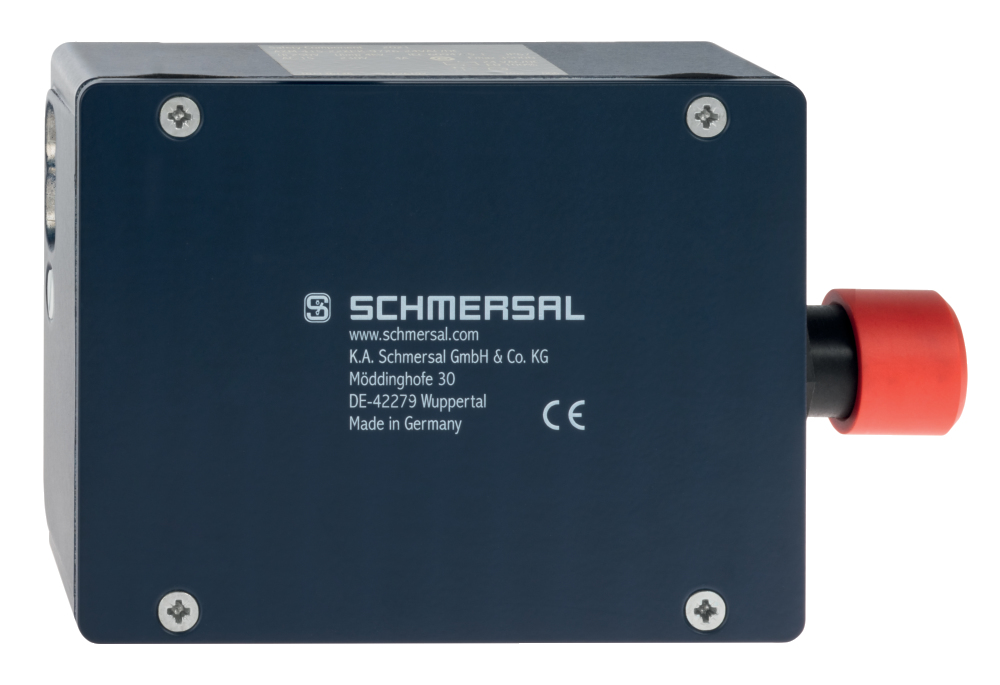

AZM 415-22XPK-9726 24VAC /DC

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • Metallgehäuse
  • Fehlschließsichere Zuhaltung
  • robuste Ausführung
  • hohe Lebensdauer
  • 2 Leitungseinführungen M 20 x 1.5
  • Schraubklemmenanschluss

Bestelldaten

Produkt-Typbezeichnung

AZM 415-22XPK-9726 24VAC /DC
Artikelnummer (Bestellnummer)

101136126
EAN (European Article Number)

4030661055947
eCl@ss Nummer, Version 12.0

27-27-26-03
eCl@ss Nummer, Version 11.0

27-27-26-03
eCl@ss Nummer, Version 9.0

27-27-26-03
ETIM Nummer, Version 7.0

EC002593
ETIM Nummer, Version 6.0

EC002593

Zulassungen - Vorschriften

Zertifikate

cULus

CCC

Allgemeine Daten

Vorschriften

BG-GS-ET-19

EN IEC 60947-5-1
Wirkprinzip

elektromechanisch
Werkstoff des Gehäuses

Aluminium
Werkstoff der Gehäusebeschichtung

lackiert
Bruttogewicht

910 g

Allgemeine Daten - Eigenschaften

Ruhestromprinzip

Ja
Anzahl der Anfahrrichtungen

1
Anzahl der Hilfskontakte

2
Anzahl der Sicherheitskontakte

2
Anzahl der Schutztüren

1

Sicherheitsbetrachtung

Vorschriften

EN ISO 13849-1
Gebrauchsdauer

20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge

B10D Öffner (NC)

2.000.000 Schaltspiele

Mechanische Daten

Mechanische Lebensdauer, minimum

1.000.000 Schaltspiele
Zuhaltekraft FZh gemäß EN ISO 14119

3.500 N
Rastkraft, minimum

150 N
Rastkraft, maximum

400 N
Zwangsöffnungsweg

5 mm
Zwangsöffnungskraft, minimum

15 N
Betätigungsgeschwindigkeit, maximum

0,2 m/s

Mechanische Daten - Anschlusstechnik

Anschlussart

Schraubanschluss M20 x 1.5
Anschlussquerschnitt, minimum

2 x 0,75 mm²
Anschlussquerschnitt, maximum

2 x 2,5 mm²
Hinweis

Alle Angaben einschließlich Aderendhülsen.

Mechanische Daten - Abmessungen

Höhe des Sensors

100 mm

Umgebungsbedingungen

Schutzart

IP54
Umgebungstemperatur

-25 ... +50 °C
Hinweis (Relative Feuchtigkeit)

nicht kondensierend

nicht vereisend

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung Ui

250 VAC
Bemessungsstoßspannungsfestigkeit Uimp

4 kV

Elektrische Daten

Thermischer Dauerstrom

6 A
Bemessungssteuerspeisespannung

24 VAC/DC
Spannung, Gebrauchskategorie AC-15

230 VAC
Strom, Gebrauchskategorie AC-15

4 A
Spannung, Gebrauchskategorie DC-13

24 VDC
Strom, Gebrauchskategorie DC-13

1 A
Elektrische Leistungsaufnahme, maximum

10 W
Schaltelement

Schließer (NO), Öffner (NC)
Schaltprinzip

Schleichschaltung
Werkstoff der Kontakte, elektrisch

Silber

Sonstige Daten

Hinweis (Applikationsanwendungen)

verschiebbare Schutzeinrichtung

drehbare Schutzeinrichtung

Sprachfilter

Wenn ein Dokument nicht in der Landessprache verfügbar ist, wird auf die englische Fassung zurückgegriffen.

Datenblatt

Chinesisch (15.04.2026)
Deutsch (15.04.2026)
Dänisch (15.04.2026)
Englisch (15.04.2026)
Finnisch (15.04.2026)
Französisch (15.04.2026)
Italienisch (15.04.2026)
Japanisch (15.04.2026)
Niederländisch (15.04.2026)
Norwegisch (15.04.2026)
Polnisch (15.04.2026)
Portugiesisch (15.04.2026)
Portugiesisch (15.04.2026)
Schwedisch (15.04.2026)
Spanisch (15.04.2026)
Türkisch (15.04.2026)

Betriebsanleitung (EU)

AZM 415...-9725 / -9726 / -9727 (414,7 kB, 26.08.2022)
AZM 415...-9725 / -9726 / -9727 (390,6 kB, 20.12.2019, Revision A)
AZM 415...-9725 / -9726 / -9727 (420,3 kB, 20.12.2019, Revision A)
AZM 415...-9725 / -9726 / -9727 (367,1 kB, 20.12.2019, Revision A)
AZM 415...-9725 / -9726 / -9727 (391,8 kB, 20.12.2019, Revision A)
AZM 415...-9725 / -9726 / -9727 (512,0 kB, 20.12.2019, Revision A)
AZM 415...-9725 / -9726 / -9727 (529,4 kB, 20.12.2019, Revision A)
AZM 415...-9725 / -9726 / -9727 (387,2 kB, 20.12.2019, Revision A)

UL-Zertifikat

AZM 415 (385,9 kB, 01.08.2019)

CCC-Zertifikat

AZM 415 (2,3 MB, 24.10.2024)
AZM 415 (1,3 MB, 24.10.2024)

SISTEMA-VDMA Bibliothek/Library

SISTEMA-VDMA COMPONENTS (1.021,8 kB, 02.02.2026)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 02.02.2026)

Download der aktuellen Version von Adobe Reader

Adobe Reader
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:AZM 415
Type:See ordering code
Description of the component:Interlocking device with electromagnetic interlock for safety functions
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
EN ISO 14119:2013
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, November 25, 2021
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
EU-Konformitätserklärung LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Erklärung:Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.
Bezeichnung des Bauteils:AZM 415
Typ:siehe Typenschlüssel
Beschreibung des Bauteils:Verriegelung mit elektromagnetischer Zuhaltung für Sicherheitsfunktionen
Einschlägige Richtlinien:Maschinenrichtlinie2006/42/EG
 RoHS-Richtlinie2011/65/EU
Angewandte Normen:EN 60947-5-1:2017
EN ISO 14119:2013
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Ort und Datum der Ausstellung:Wuppertal, 3. August 2020
 GRA_SIG_ksig-y24
 Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer

K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 08:18
