AES 1112 24 VDC
| Produkt-Typbezeichnung: AES 1112.(1) |
| (1) | |
| ohne | 24 VDC |
| 1 | 110 VAC |
| 2 | 230 VAC |
| 3 | 24 VAC |
| 4 | 42 VAC |
- Ăberwachung von magnetischen Sicherheits-Sensoren der Reihe BNS
- 1 Sicherheitskontakt, STOP 0
Bestelldaten
| Produkt-Typbezeichnung |
AES 1112 24 VDC |
| Artikelnummer (Bestellnummer) |
101128982 |
| EAN (European Article Number) |
4030661059259 |
| eCl@ss Nummer, Version 12.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 11.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 9.0 |
27-37-18-19 |
| ETIM Nummer, Version 7.0 |
EC001449 |
| ETIM Nummer, Version 6.0 |
EC001449 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
BG-GS-ET-14 BG-GS-ET-20 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1 |
| Klimabeanspruchung |
EN 60068-2-3 BG-GS-ET-14 |
| Werkstoff des GehÀuses |
Kunststoff, glasfaserverstärkter Thermoplast, belüftet |
| Bruttogewicht |
122 g |
Allgemeine Daten - Eigenschaften
| Drahtbrucherkennung |
Ja |
| Automatische Reset-Funktion |
Ja |
| RĂŒcksetzung nach Unterbrechung der Versorgungsspannung |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der LEDs |
1 |
| Anzahl der Ăffner |
2 |
| Anzahl der SchlieĂer |
1 |
| Anzahl der Sicherheitskontakte |
1 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 EN IEC 61508 |
| Stop-Kategorie |
0 |
Sicherheitsbetrachtung - RelaisausgÀnge
| Performance Level, bis |
c |
| Kategorie |
1 |
| PFH-Wert |
1,14 x 10â»â¶ /h |
| Hinweis |
bis max. 50.000 Schaltzyklen/Jahr und bei max. 80% Kontaktlast |
| Safety Integrity Level (SIL), geeignet fĂŒr Anwendungen in |
1 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
10.000.000 Schaltspiele |
| Befestigung |
Schnellbefestigung für Normschienen nach DIN EN 60715 |
Mechanische Daten - Anschlusstechnik
| Anschlussbezeichnung |
IEC/EN 60947-1 |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Anzugsdrehmoment der Klemmen |
0,6 Nm |
| ZulÀssige Art der Leitung |
Starr eindrähtig Flexibel |
| Anschluss (mechanisch) |
Schraubklemmen |
Mechanische Daten - Abmessungen
| Breite |
22,5 mm |
| Höhe |
75 mm |
| Tiefe |
110 mm |
Umgebungsbedingungen
| Schutzart des GehÀuses |
IP40 |
| Schutzart des Einbauraumes |
IP54 |
| Schutzart der Klemmen bzw. AnschlĂŒsse |
IP20 |
| Umgebungstemperatur |
+0 ... +55 °C |
| Lager- und Transporttemperatur |
-25 ... +70 °C |
| Schwingfestigkeit |
10 ... 55 Hz, Amplitude 0,35 mm, ± 15 % |
| Schockfestigkeit |
30 g / 11 ms |
Umgebungsbedingungen - Isolationskennwerte
| BemessungsstoĂspannungsfestigkeit Uimp |
4 kV |
| Ăberspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Frequenzbereich |
50 Hz 60 Hz |
| Betriebsspannung |
24 VDC -15 % / +15 % |
| Thermischer Dauerstrom |
4 A |
| Bemessungsbetriebsspannung |
24 VDC |
| Bemessungssteuerspeisespannung bei DC, minimum |
20,4 VDC |
| Bemessungssteuerspeisespannung bei DC, maximum |
27,6 VDC |
| Elektrische Leistungsaufnahme |
2,4 W |
| Kontaktwiderstand, maximum |
0,1 Ω |
| Hinweis (Kontaktwiderstand) |
in Neuzustand |
| Abfallverzögerung bei Netzausfall, typisch |
80 ms |
| Abfallverzögerung bei NOT-HALT, typisch |
20 ms |
| Anzugsverzögerung bei automatischen Start, typisch |
100 ms |
| Anzugsverzögerung bei RESET, typisch |
20 ms |
| Werkstoff der Kontakte, elektrisch |
AgCdO |
Elektrische Daten - Sichere RelaisausgÀnge
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
3 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
2 A |
| Schaltvermögen, minimum |
10 VDC |
| Schaltvermögen, minimum |
10 mA |
| Schaltvermögen, maximum |
250 VAC |
| Schaltvermögen, maximum |
8 A |
Elektrische Daten - Digitale EingÀnge
| Leitungswiderstand, maximum |
40 Ω |
Elektrische Daten - Digitale AusgÀnge
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,1 A |
Elektrische Daten - RelaisausgÀnge (Hilfskontakte)
| Schaltvermögen, maximum |
24 VDC |
| Schaltvermögen, maximum |
2 A |
Elektrische Daten - Elektromagnetische VertrÀglichkeit (EMV)
| Störfestigkeit |
EMV-Richtlinie |
Zustandsanzeige
| Angezeigte FunktionszustÀnde |
Freigabe |
Sonstige Daten
| Hinweis (Applikationsanwendungen) |
Sicherheits-Sensor Schutzeinrichtung |
Hinweis
| Hinweis (Allgemein) |
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören. |

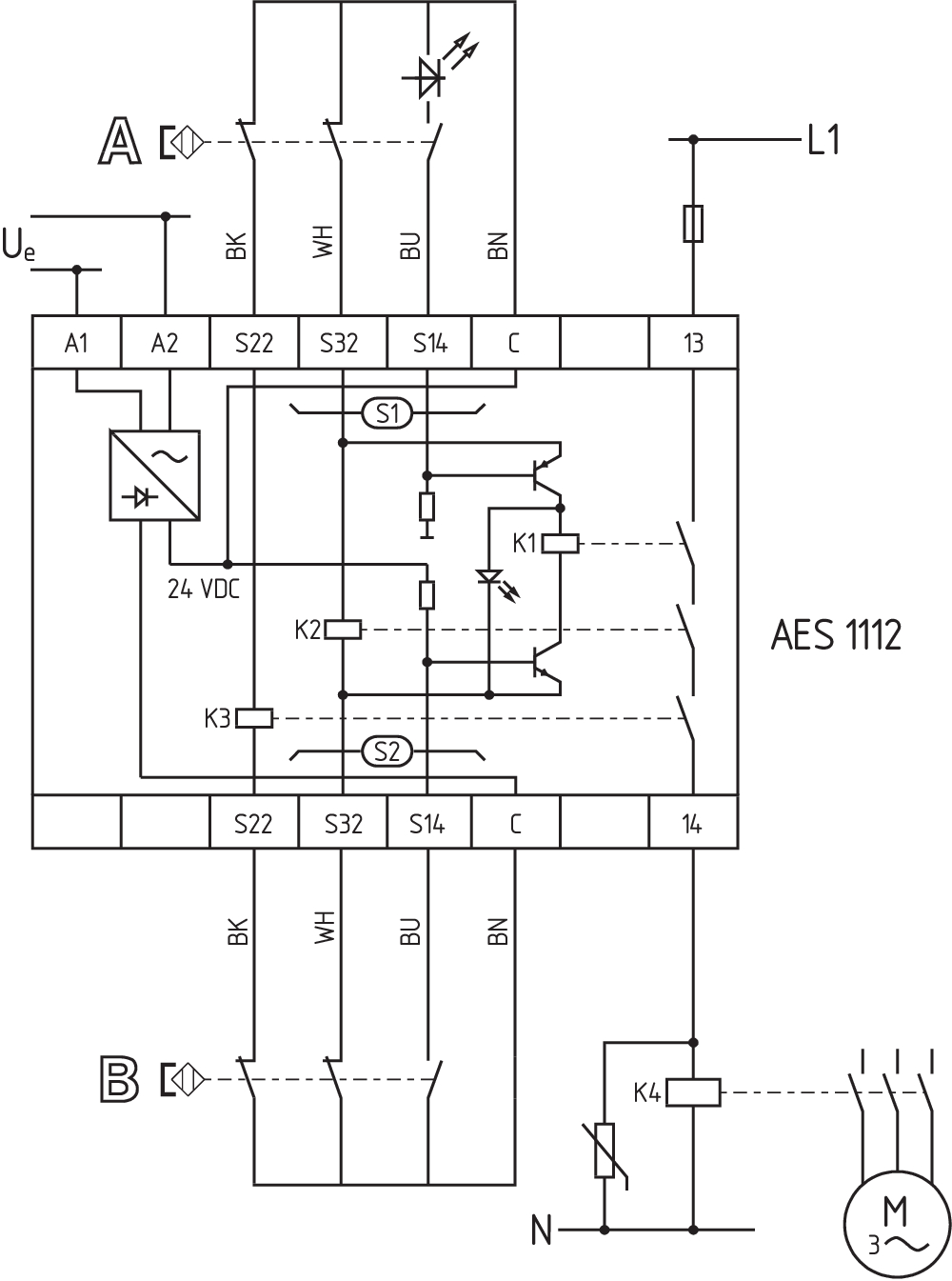

Schaltungsbeispiel
| Hinweis (Schaltungsbeispiel) |
Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt. Zur Absicherung von 2 Schutzeinrichtungen bis zu PL c und Kategorie 1 Überwachung von 2 Schutzeinrichtung(en) mit je einem magnetischen Sicherheits-Sensor der Reihe BNS Überwachung von einer Schutzeinrichtung: Bei Anschluss von nur einem magnetischen Sicherheits-Sensor an S1, müssen die Klemmen S22, S32 und C von S2 gebrückt werden. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
Schaltungsbeispiel (elektr. Verdrahtung)
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

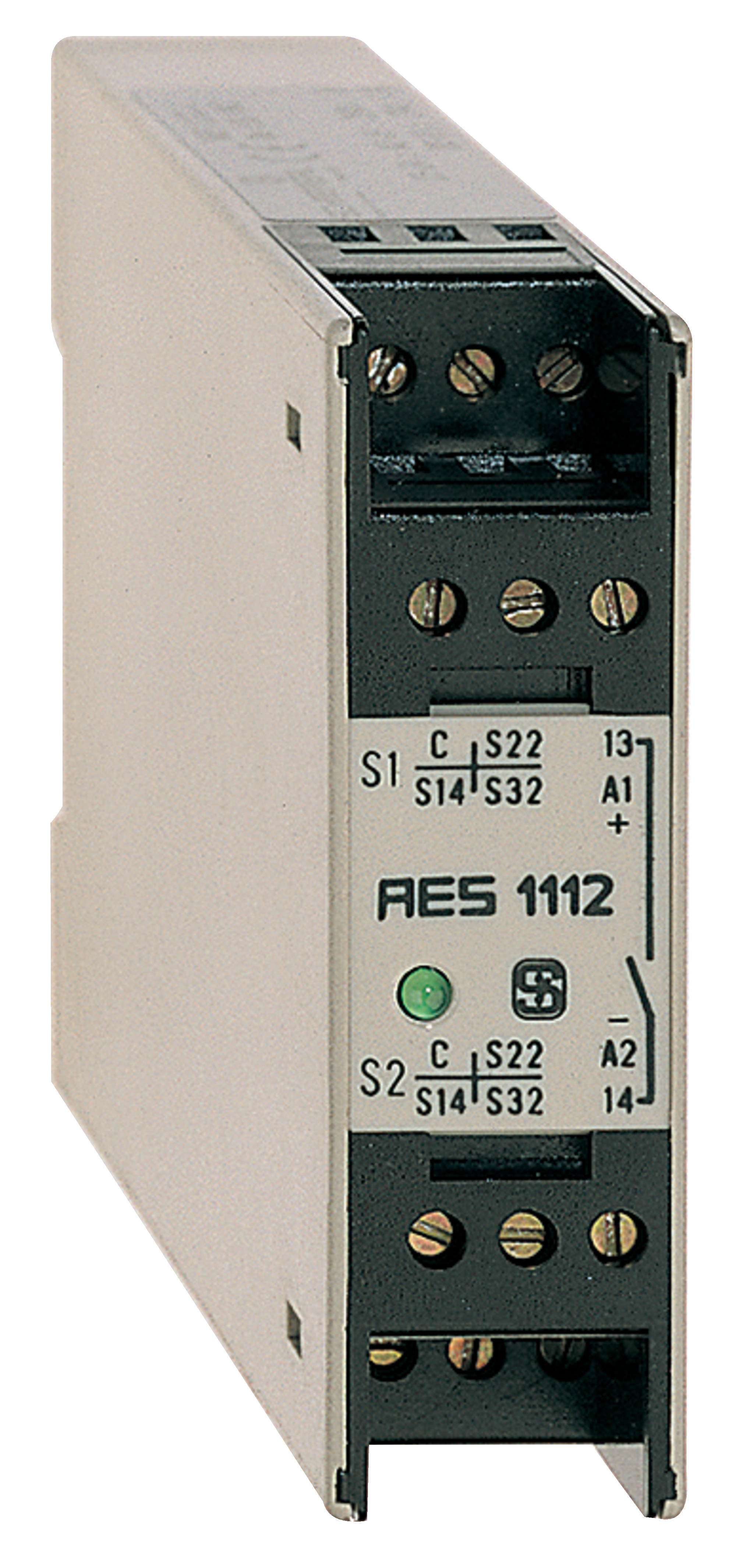

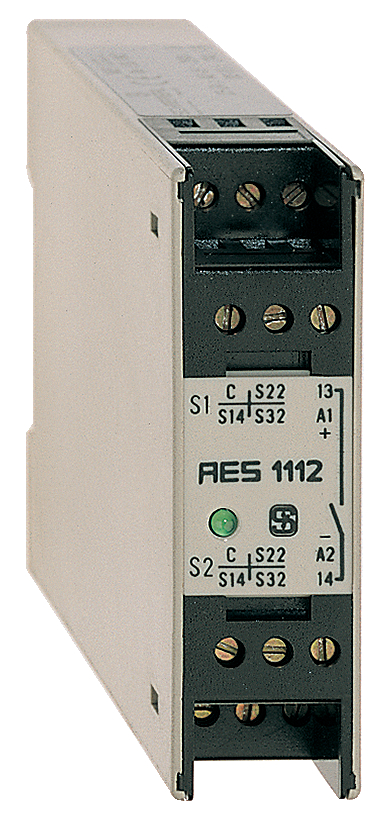

Produktbild (Katalogeinzelphoto )
ID: kaes1f06
| 388,1 kB | .jpg | 136.525 x 291.04200000000003 mm - 387 x 825 Pixel - 72 dpi
| 142,7 kB | .png | 74.083 x 157.692 mm - 210 x 447 Pixel - 72 dpi
| 54,2 kB | .jpg | 57.856 x 123.47200000000001 mm - 164 x 350 Pixel - 72 dpi
| 36,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 14,0 MB | .png | 166.55700000000002 x 355.017 mm - 2000 x 4263 Pixel - 305 dpi
Schaltungsbeispiel
| EU-KonformitÀtserklÀrung |   |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| ErklĂ€rung: | Hiermit erklĂ€ren wir, dass die nachfolgend aufgefĂŒhrten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angefĂŒhrten EuropĂ€ischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | AES 1102 AES 1112 |
| Typ: | siehe TypenschlĂŒssel |
| Beschreibung des Bauteils: | Auswerteeinheit fĂŒr berĂŒhrungslos wirkenden Sicherheitsschalter und Relais-Sicherheitskombination in Verbindung mit den Magnetsicherheitsschaltern Reihe BNS |
| EinschlÀgige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| Â | EMV-Richtlinie | 2014/30/EU |
| Â | RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-3:2013 EN ISO 13849-1:2015 EN ISO 13849-2:2012 |
| Benannte Stelle fĂŒr die Zertifizierung des QS-Systems nach Anhang X, 2006/42/EG: | TĂV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Kenn-Nr.: 0035 |
| BevollmĂ€chtigter fĂŒr die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 16. Dezember 2021 |
| Â |  |
|  | Rechtsverbindliche Unterschrift Philip Schmersal GeschĂ€ftsfĂŒhrer |
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfĂ€ltig geprĂŒft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Ănderungen und IrrtĂŒmer vorbehalten.
