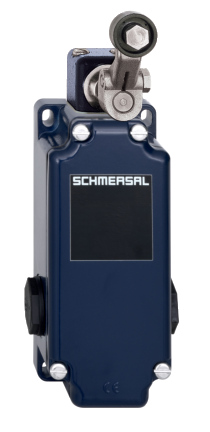

017 Rollenschwenkhebel H
- Metallgehäuse
- 4 Kontakte
- 67 mm x 130 mm x 43 mm (Grundgerät)
- Betätigungsvorsatz nachträglich um 4 x 90º umsetzbar
- Betätiger stufenlos um 360º einstellbar
- Betätiger ist um 180º auf Welle umsetzbar
| Produkt-Typbezeichnung: (1)(2) 017-(3)Y-(4) |
| (1) | |
| T | Schleichschaltung (nicht für AF/S) |
| M | Sprungschaltung |
| (2) | |
| S | Druckbolzen S |
| 2S | Teleskopdruckbolzen 2S |
| K | Rollenhebel K |
| 2K | Kipphebel 2K |
| 3K | Winkelhebel 3K |
| 8H | Rollenschwenkhebel 8H |
| 7H | Rollenschwenkhebel 7H |
| 10H | Stabschwenkhebel 10H |
| H | Rollenschwenkhebel H |
| 4H | Federstabschwenkhebel 4H |
| 2H | Blattfederschwenkhebel 2H |
| 3H | Rollenschwenkhebel 3H |
| 9H | Stabschwenkhebel 9H |
| 6H | Blattfederschwenkhebel 6H |
| (3) | |
| 22 | 2 Schließer (NO) / 2 Öffner (NC) |
| 13 | 1 Schließer (NO) / 3 Öffner (NC) |
| 31 | 3 Schließer (NO) / 1 Öffner (NC) |
| (4) | |
| UE | Schleichschaltung mit Überdeckung |
| H | Schleichschaltung mit Staffelung |
| C | Magnetische Blasung |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
